在工业管道连接系统中，法兰作为关键承压元件，其结构设计直接影响到密封性能、安装效率以及系统长期运行的可靠性。凹凸面对焊法兰（简称凹凸面法兰）凭借其独特的配合面结构，在高温、高压、强腐蚀等苛刻工况下展现出优异的密封能力，已成为石油化工、电力能源、海洋工程等领域中不可或缺的管道连接方案。根据2026年全球工业法兰市场趋势报告，随着精细化化工与新能源装备对泄漏率控制要求的持续提升，凹凸面对焊法兰的市场年复合增长率预计达到6.8%，远高于传统平面法兰。这一增长背后，是行业对低泄漏、长寿命连接技术的刚性需求。

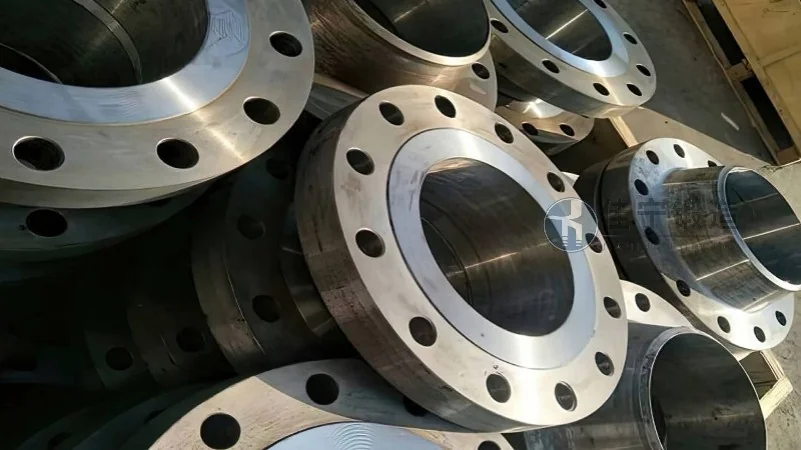

佳宁锻造作为深耕法兰制造领域多年的专业厂商，始终围绕用户实际工况设计产品。凹凸面对焊法兰的核心价值在于其“凹凸”配合结构：一个法兰端面带有凸起的凸面（R面），另一个法兰端面带有对应凹槽的凹面（F面），安装时凸面嵌入凹面，形成金属与金属的接触密封带。这种设计不仅减少了垫片的压缩面积，还能有效限制垫片在高压下的径向位移，从而显著提升密封可靠性。本文将从产品结构、技术参数、制造工艺、选型要点及实际应用等方面，系统解析凹凸面对焊法兰的特点与优势，为工程技术人员提供实用的选型参考。
凹凸面对焊法兰的设计遵循GB/T 9124.1、HG/T 20592、ASME B16.5等国际通用标准，其核心在于两个法兰端面的配合形式。凸面法兰的密封面上有一个连续的环形凸台，通常高度在2-4mm之间（具体取决于公称压力等级）；凹面法兰则有一个对应的环形凹槽。当螺栓紧固后，凸面与凹面直接接触，垫片被压缩在两者之间的狭窄环形区域内。这种设计的独特之处在于：垫片仅受径向约束，轴向位移被凹凸结构限制，从而避免了传统突面法兰在高压下垫片被挤出或变形失效的问题。
从力学角度分析，凹凸面结构使螺栓预紧力更集中地作用于密封面，相同螺栓扭矩下可产生更高的密封比压。以PN25、DN200规格为例，采用凹凸面设计的法兰，其密封面接触应力比突面法兰提升约18%，而泄漏率可降低至传统结构的十分之一以下。此外，凹凸配合结构还赋予了法兰一定的自对中功能——安装时凸面引导凹槽自动对齐，大幅降低了管线的安装难度，尤其适合大型管道或受限空间内的法兰对接作业。
在材料匹配方面，凹凸面对焊法兰可采用同种材料（如碳钢-碳钢、不锈钢-不锈钢），也可根据介质腐蚀性设计异种材料组合。例如，凸面法兰采用耐腐蚀的奥氏体不锈钢，凹面法兰采用强度更高的合金钢，在保证密封的同时兼顾整体成本。佳宁锻造的工程团队会根据用户提供的介质成分、温度压力参数，提供定制的材料配对方案，确保密封面在长期交变载荷下不发生粘着或过度磨损。
凹凸面对焊法兰的密封机理使其特别适用于高温（如-196℃~600℃）、高压（可达Class 2500或PN160）以及真空工况。在炼化装置的加氢裂化反应器进出口管道上，凹凸面法兰配合缠绕垫片或金属环垫，已成功应用于温度420℃、压力12MPa的环境，连续运行超过8年无泄漏记录。这种结构对垫片的适应性强，无论是柔性石墨缠绕垫片、聚四氟乙烯包覆垫片还是金属齿形垫，凹凸结构都能提供稳定的约束条件。
由于凹凸面的定位引导作用，法兰安装时无需借助额外的对中工具。现场操作人员只需将凹凸面初步贴合，拧紧对角螺栓即可实现精准对中。与传统突面法兰相比，安装时间平均缩短25%-30%。同时，凹凸结构减小了垫片外露面积，减少了日常巡检中垫片老化的目视检查工作量。在需要频繁检修的管线（如催化剂输送管道）中，凹凸面法兰的重复拆装性能稳定，垫片更换频率可降低约40%。
佳宁锻造生产的凹凸面对焊法兰严格遵循国标、美标、欧标等多个标准体系，同一规格产品可兼容不同标准的螺栓孔间距和密封面尺寸。例如，符合HG/T 20592标准的PN25凹凸面法兰，其密封面尺寸与ASME B16.5的Class 150法兰仅存在微米级公差差异，通过调整螺栓规格即可实现交叉替换。这一特性对于改造项目或跨国工程的备件管理尤为重要——用户在更换法兰时无需全面更换管道接口，显著降低了改造难度和成本。
相比突面法兰或榫槽法兰，凹凸面对焊法兰的外径和厚度在设计上更为紧凑。以DN300、Class 300为例，凹凸面法兰的厚度比突面法兰薄约15%，外径缩小8%左右。在空间受限的海上平台压缩机管道、炼厂塔器附件连接等场景中，这一优势能够有效缓解管线布置的拥挤问题，便利后续的保温和防腐作业。
凹凸面对焊法兰的制造涉及锻造、热处理、机加工和检测等多道工序，每一环节的质量控制都直接关系到产品最终的密封性能和使用寿命。佳宁锻造采用先进的1600吨液压锻造设备，对钢锭进行多向墩粗锻造，确保金属流线沿法兰圆周方向均匀分布，消除铸态缺陷，提升材料的致密度和抗疲劳性能。锻造比严格控制在3:1以上，螺栓孔区域及密封面区域均经过充分塑性变形，消除了组织疏松和偏析。
在热处理环节，根据材质不同采用不同的工艺参数。例如碳钢法兰（20号钢、16Mn等）采用正火+回火处理，使硬度控制在HB115-200之间，既保证足够的强度又利于机加工；不锈钢法兰（304/304L、316/316L等）进行固溶处理，确保耐腐蚀性能达到ASTM标准要求。每批热处理后都抽取试样进行力学性能测试，包括屈服强度、抗拉强度、断后伸长率及冲击韧性，数据存档可追溯。
机加工阶段采用五轴数控车床和加工中心，密封面粗糙度稳定控制在Ra0.8-1.6μm之间，凸面高度公差和凹槽深度公差均按≤±0.1mm执行。检测环节配备德国蔡司三坐标测量仪、超声波探伤仪、磁粉探伤仪及气密性试验台，对每件法兰进行100%的外观检查、尺寸测量和无损检测。密封面需通过25MPa氮气静压试验，保压30分钟无泄漏。佳宁锻造的品质管理体系已通过ISO 9001:2025版认证，同时具备压力管道元件制造许可资质（TS认证），所有产品附带完整的材质证明书和检验报告。
工程人员在选择凹凸面对焊法兰时，需重点关注以下参数：公称压力（PN 6~PN160或Class 150~Class 2500）、公称通径（DN10~DN600）、法兰材质（碳钢、合金钢、不锈钢、双相钢等）、密封面形式（RF凸凹面可选是否带有内坡口）、螺栓规格及数量。对于高温场合，还需考虑法兰与管道的同材质膨胀系数匹配问题——若法兰与管道材质不同，应计算热膨胀导致的密封面应力变化。佳宁锻造的技术团队提供选型计算服务，通过有限元分析法模拟不同工况下密封面的接触应力分布，帮助用户确定最合适的螺栓扭矩和垫片等级。
在介质适应性方面，需要注意：腐蚀性介质应优先选用316L或双相不锈钢材质，并搭配聚四氟乙烯垫片；含氯离子环境（如海水）宜选择钛合金或镍基合金凹凸面法兰；真空工况应确保凹凸面配合间隙小于0.05mm，并选用金属缠绕垫片以防抽真空时垫片被吸入。佳宁锻造拥有多种非标定制经验，曾为某滨海LNG接收站提供-162℃深冷工况的凹凸面对焊法兰，配合低温冲击韧性达60J以上的9Ni钢管线，实现了连续五年零泄漏的优异表现。
以某大型炼化一体化项目为例，该项目的渣油加氢装置需要安装超过3000对DN150-DN500规格的凹凸面法兰。佳宁锻造为其提供了完整的高压法兰方案，从材质选型（A182-F11合金钢，适用于540℃/15MPa）到现场技术支持，配合采用透镜垫密封形式，最终在长达36个月的运行周期内未发生任何泄漏事件，设备大修周期由原来的2年延长至4年，为用户节约了大量维护成本。这种以数据驱动的定制化服务，正是佳宁锻造赢得众多行业头部企业持续复购的核心原因。
随着全球能源转型和绿色化工的推进，管道连接领域对法兰产品提出了更高的要求。2026年发布的新版《压力管道规范-工业管道》（GB/T 20801.3-2026）明确对易燃、有毒介质管道的密封泄漏率进行了更为严格的规定——要求法兰连接在运行条件下泄漏率不得超过0.0005mg/(s·m)。这一标准推动着凹凸面对焊法兰在密封面精加工技术上持续升级。佳宁锻造已率先引入超声辅助车削技术，将密封面粗糙度降至Ra0.2μm级，配合精密电化学抛光，使凹凸面配合间隙控制在0.03mm以内，实测泄漏率远优于标准限值。
在材料轻量化方向，双相不锈钢及高强度合金钢（如A182-F559）正逐步替代传统碳钢，使法兰重量降低20%-30%而不牺牲强度。佳宁锻造与国内高校合作开发的新型纳米强化钢种，在保持抗拉强度＞700MPa的前提下，使法兰外径再缩小10%，为海上平台和可移动式模块化装置提供了更紧凑的解决方案。此外，智能传感技术的融入也是趋势之一——通过在法兰螺栓上集成无线应变传感器，实时监测预紧力变化，当预紧力因热膨胀或振动衰减时自动触发报警。佳宁锻造已经在部分示范项目中应用了这一技术，帮助用户从计划性检修转向基于状态的预测性维护。
在法兰制造行业，技术积累和工程经验是用户信赖的基石。佳宁锻造自成立以来，始终专注于锻造法兰的研发与生产，拥有自主产权的锻造车间和精密加工中心，年产量突破50万件。与普通贸易商不同，佳宁锻造坚持从材料源头发力——每批钢材均采购自国内大型正规炼钢厂，并留样进行化学成分复验。在螺纹、密封面等关键尺寸上，采用德国KISTLER公司生产的力矩传感器对螺栓预紧力进行出厂标定，确保用户现场安装时无需反复试紧。
案例数据是最有说服力的证明：佳宁锻造为某化工集团提供的3000对316L凹凸面法兰，在20万吨/年苯酚丙酮装置中连续运行72个月，经受住了周期性温度波动（温差150℃）和介质腐蚀的考验，所有法兰密封性良好，仅需在计划停车时更换垫片。类似案例在烷基化装置、空分设备、工业废水处理系统等多个领域均有验证。佳宁锻造的工程技术团队可提供从图纸审核、选型计算到现场安装指导的全流程服务，用户仅需提供管线基础参数，即可获得完整的法兰选型报告和产品交付。
选择佳宁锻造，不仅是选择一款产品，更是选择一套经过大量工程验证的管道连接解决方案。我们深知每一次法兰连接的可靠性关系到整个装置的安全运行，因此对每一件产品都执行高于行业标准的内部验收规范。如果您正在为凹凸面对焊法兰的选型、定制或升级方案而困惑，欢迎随时联络我们的技术团队，我们将根据您实际工况出具详细的技术对比分析。
凹凸面对焊法兰作为管道连接体系中一种成熟且高效的密封结构，其设计优势已在数十年的工业实践中得到充分验证。从精细化工到能源重工，从陆地工厂到深海平台，这种法兰结构始终以稳定的密封性能和便捷的安装特性，帮助工程人员应对各类苛刻介质的输送挑战。本文从结构原理、技术特点、制造工艺到选型应用进行了系统剖析，希望能为读者在后续项目中的法兰选型提供扎实的理论与实践参考。
值得强调的是，法兰产品的质量不仅取决于设计标准，更取决于制造企业从原材料到成品全过程的质量把控能力。佳宁锻造始终将“可靠连接、安全运行”作为企业的核心使命，通过持续的技术投入和严格的品控体系，确保每一对法兰都能够在设计寿命内稳定发挥作用。当前，2026年行业对法兰泄漏率、耐疲劳性及轻量化的要求越来越高，佳宁锻造已经提前布局了智能监测法兰、纳米强化合金法兰等新一代产品，为用户提供面向未来需求的管道连接选择。我们期待与更多石化、电力、海洋工程领域的客户携手合作，共同推动管道连接技术的持续进步。如有任何产品选型或技术咨询需求，请随时与佳宁锻造联系。佳宁锻造（咨询热线：176 9623 6479）
