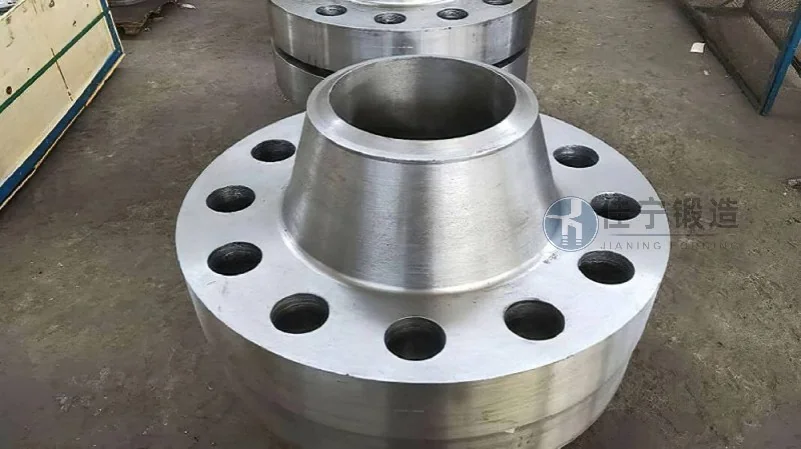

在石油化工、能源电力、航空航天等对高温高压环境有严格要求的工业领域，法兰连接件的材料选择直接关系到整个管路系统的安全性与使用寿命。304H不锈钢作为奥氏体不锈钢家族中专门用于高温工况的牌号，其碳含量控制在0.04%至0.10%之间，相较于普通304不锈钢（碳含量≤0.08%）具有更优的高温强度与抗蠕变性能。这种成分设计使其在500℃至800℃的持续高温环境下，仍能保持稳定的力学性能和抗氧化能力，避免因晶间碳化物析出导致的脆化问题。对于需要长期运行于高温蒸汽、热油或烟气管道中的法兰锻件而言，304H材质在耐腐蚀性与高温强度的平衡上展现出显著优势。以火力发电厂的主蒸汽管道连接为例，采用304H法兰锻件可有效降低因热疲劳或蠕变引发的泄漏风险，延长检修周期。
从金相结构来看，304H的奥氏体组织在高温下依然保持稳定，无磁性且具有良好的韧性和延展性。这一特性使其在锻造过程中易于成形，且锻后组织均匀致密，能够消除铸造缺陷。根据ASME SA-182/SA-182M标准，304H法兰锻件的化学成分需严格控制铬（18.0%-20.0%）、镍（8.0%-10.5%）及碳含量，确保其满足高温服役条件。此外，其抗拉强度在室温下不低于515MPa，在600℃时仍可维持在350MPa以上，远优于常规碳钢法兰。在化工装置中的高温反应器进出口、热交换器管箱等关键部位，选用304H法兰锻件已成为行业通用做法，能够有效规避因材料性能不足导致的非计划停工。
法兰锻件的制造方式可分为自由锻、模锻及环锻，其中锻造工艺对304H不锈钢的微观组织和力学性能具有决定性影响。与铸造法兰相比，锻造成形通过压力消除内部气孔、缩松和偏析等铸造缺陷，使金属流线沿法兰受力方向连续分布，显著提高法兰的承载能力和抗疲劳性能。对于304H材料而言，锻造温度通常控制在1050℃至1180℃之间，终锻温度不低于900℃。在这一温度区间内，奥氏体组织具有足够的塑性，同时避免过热引起的晶粒粗大。佳宁锻造在长期生产实践中积累了大量关于304H法兰锻件的工艺参数优化经验，通过控制锻造比和变形速率，使锻件晶粒度稳定控制在5级或更细，从而获得更优的力学性能。
热处理是锻造后必不可少的环节。304H法兰锻件通常采用固溶处理（加热至1010℃-1120℃后水冷），使碳化物充分溶解于奥氏体基体中，随后快速冷却以保持过饱和状态。这一过程不仅恢复了材料的耐腐蚀性能，还确保了高温强度。佳宁锻造配备的智能温控固溶炉能够实现炉内温差控制在±5℃以内，保证批量产品的一致性。此外，在法兰密封面的加工环节，采用高精度数控车床和专用成形刀具，确保法兰表面粗糙度达到Ra1.6μm以下，符合HG/T 20592-2009等行业标准中对法兰密封面的要求。以某化工企业二期项目的DN400 PN40 304H法兰锻件为例，经第三方检测，其硬度、冲击功及晶间腐蚀试验结果均优于标准值，客户连续三年使用后未发现任何密封失效问题。
基于304H不锈钢的高温耐蚀特性，该类法兰锻件在多个关键工业场景中发挥着不可替代的作用。在石油炼制行业的催化裂化装置中，再生器、沉降器及烟气管道连接通常采用304H法兰，以应对约650℃的高温含硫烟气腐蚀。在核电常规岛的主蒸汽管道系统中，304H法兰锻件需满足RCC-M标准对高温部件的严格质量要求，包括100%超声波探伤和磁粉检测。在海洋工程领域，深海采油平台的热介质循环系统由于同时面临海水腐蚀和高温工况，304H法兰成为首选连接件。
选型时需重点考量以下几个参数：第一，公称压力（PN）与公称直径（DN）的匹配，304H法兰在高温下的许用压力会随温度升高而降低，例如在600℃时PN40法兰的实际允许工作压力仅为常温时的60%左右，需参考ASME B16.5或GB/T 9124.1标准中的温度-压力等级表进行核算。第二，密封面型式选择，对于高温高压工况，推荐采用凹凸面（MFM）或榫槽面（TG）密封结构，配合金属缠绕垫片或石墨复合垫片，以增强密封可靠性。第三，螺栓材质与预紧力控制，304H法兰通常配套耐热钢螺栓（如25Cr2MoVA），安装时需使用扭矩扳手确保预紧力均匀，避免高温下螺栓松弛。佳宁锻造可提供从法兰本体到紧固件的一体化配套方案，减少客户多供应商协调的采购成本。
在行业标准方面，国内常用标准包括GB/T 1220（不锈钢棒材）、NB/T 47010（承压设备用不锈钢锻件）以及HG/T 20592-20635系列法兰标准。出口项目则常遵循ASME B16.5、DIN EN 1092-1等。佳宁锻造对所生产的每一批次304H法兰锻件均提供材质证明书、热处理报告及无损检测记录，确保产品可追溯、可验证。例如，某海外煤化工项目要求所有法兰需进行模拟焊后热处理（PWHT）后的性能验证，佳宁锻造通过优化锻后固溶工艺，使产品在PWHT后的室温冲击功保持在100J以上，顺利通过第三方监理验收。
随着全球能源结构转型与工业升级持续推进，304H法兰锻件的市场需求呈现稳定增长态势。据行业研究机构预测，到2026年全球高温合金锻件市场规模将突破180亿美元，其中304H不锈钢法兰占比约为12%，年均复合增长率保持在4.5%左右。增长的主要驱动力来自三个方面：一是石化行业新建大型炼化一体化项目集中上马，如乙烯装置、PTA装置等对高温管件需求旺盛；二是传统火电灵活性改造及核电新建机组对高温部件质量要求提升；三是氢能产业链中的高温换热器、重整炉等设备需要大量304H材质连接件。在中国市场，随着“双碳”目标下工业锅炉与窑炉的节能提效改造，对具有优异高温性能且成本可控的304H法兰锻件的需求尤为突出。
技术层面，2026年将出现几个重要趋势。首先，智能化锻造生产线将进一步普及，通过在线检测晶粒尺寸与温度场分布，实现工艺参数的实时调整，提高材料利用率与产品一致性。其次，增材制造与锻造工艺的复合技术开始萌芽，例如采用激光熔覆在法兰密封面制备耐磨耐蚀涂层，可显著延长法兰使用寿命。再者，绿色制造理念推动锻件生产向低能耗、低排放方向转型，佳宁锻造已投入使用的感应加热机组相比传统燃气加热炉可节能25%以上，且减少氧化皮产生，提高材料收得率。此外，数字化管理平台的搭建使得从原材料入库到成品出厂的每个环节数据可量化分析，有助于快速响应客户定制需求。未来，具备全流程检测能力与快速交付周期的锻造企业将获得更强市场竞争力。
佳宁锻造自成立以来，始终专注于特种不锈钢与高温合金锻件的研制与生产，尤其在304H法兰锻件领域积累了丰富的工艺数据和客户案例。公司配备了800T至5000T系列电动螺旋压力机及数控辗环机，可生产公称直径DN15至DN2000、压力等级150LB至2500LB的全系列304H法兰。在生产过程中，严格执行ISO 9001质量管理体系与ASME锅炉压力容器制造规范，所有锻件均经过化学成分分析、力学性能试验、硬度检测、渗透探伤及超声检测等工序，确保交付产品零缺陷。
在实际项目落地方面，佳宁锻造曾为华东某大型石化企业供应一批用于催化裂化装置再生气管线的304H法兰锻件。该项目要求法兰在620℃高温、0.8MPa压力下连续运行，且需满足HIC抗氢致开裂性能。佳宁锻造通过优化锻造工艺，控制硫、磷等有害元素含量，并采用专用固溶处理参数，确保产品在模拟工况下的抗拉强度与延伸率均超过标准值15%以上。最终800余件法兰一次性通过验收，至今已稳定运行超过四年，未出现任何异常。另一典型案例是为某生物质发电锅炉配套的高温蒸汽出口法兰，该处工作温度达到750℃，普通304H已接近使用上限。佳宁锻造技术团队通过调整碳含量上限至0.08%，并增加微量氮元素强化，研发出定制化的改进型304H材质，成功满足设计要求，使用寿命较原设计方案延长40%。
为了进一步降低客户的综合使用成本，佳宁锻造还提供法兰锻件的售后技术跟踪服务，包括安装指导、密封面现场修复及定期回访。公司设有专门的材料应用实验室，可根据客户具体工况（如介质成分、温度波动范围、压力波动频率）给出个性化的选型建议。例如，在含氯离子浓度较高的环境中，推荐采用304H并辅以表面钝化处理，防止点蚀发生。对于需要出口的项目，佳宁锻造可提供符合ASME、EN、JIS等国际标准的证书及第三方检验服务，已累计为东南亚、中东及欧洲的十余个国家供应过万件304H法兰锻件。
综上所述，在高温工业管系日益复杂、安全标准不断提高的背景下，选择质量可靠的304H法兰锻件是保障项目长期稳定运行的核心环节。佳宁锻造凭借对材料特性的深刻理解、成熟的锻造工艺体系以及完善的质量管控能力，能够为不同行业客户提供从选型咨询到产品交付及售后支持的全流程服务。如您正在规划高温管道连接方案或需要评估现有法兰升级方案，欢迎联系专业团队获取建议。
（咨询热线：176 9623 6479）
服务热线
微信咨询
回到顶部
