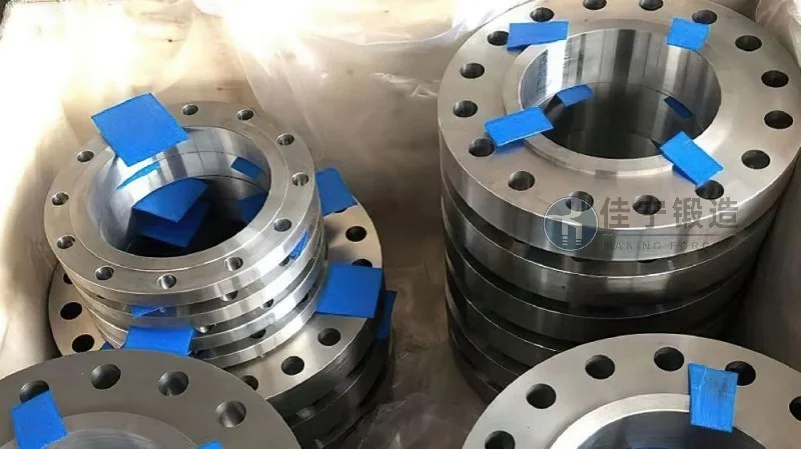

平面凹凸对焊法兰概述与性能优势

在工业管路连接系统中，法兰作为关键性连接元件，其结构设计与性能表现直接影响着整套装备的密封稳定性与运行寿命。平面凹凸对焊法兰，作为对焊法兰系列中兼具结构紧凑性与高承压能力的重要分支，近年来在石油化工、电力能源、船舶制造及大型流体输送工程中得到了越来越广泛的应用。与普通平焊法兰或带颈对焊法兰相比，平面凹凸对焊法兰通过独特的密封面构型与整体锻造工艺，实现了更优的密封可靠性与抗疲劳性能。本文将从结构原理、加工工艺、性能参数、选型要点及市场应用等维度，系统梳理平面凹凸对焊法兰的技术优势与行业适配性，力求为工程技术人员与采购决策者提供一份兼具技术深度与落地价值的参考指南。

平面凹凸对焊法兰的结构设计原理与密封机制

平面凹凸对焊法兰的核心特征在于其密封面采用特定的凹凸配合结构：一个法兰的密封面加工为凸起的环形平面，与之配对的法兰密封面则加工为对应的凹槽平面。当两片法兰通过螺栓紧固时，凸面与凹面之间形成紧密的金属接触，配合垫片产生多重密封效应。这种设计相比传统的平面法兰（RF面）或全平面法兰（FF面），在相同预紧力下能够提供更高的密封比压，有效降低介质泄漏风险。同时，凹凸结构对垫片形成限位作用，避免垫片在高压冲击下发生径向挤出，提升了密封系统的整体稳定性。

从受力分析角度看，平面凹凸对焊法兰的颈部和过渡段采用与接管等壁厚的锥形结构，使得焊缝处应力分布更加均匀。对焊连接方式允许法兰与管道直接进行全熔透焊接，减少了应力集中点，尤其适用于频繁温度波动或压力循环的工况。由于凹凸密封面自身具有较好的对中引导功能，现场安装时能够减少法兰偏移带来的附加力矩，从而延长螺栓与垫片的使用周期。对于很多现场工程人员而言，这种设计在降低安装难度与提高一次性密封成功率方面具有显著价值。

锻造工艺对平面凹凸对焊法兰性能的影响

法兰的力学性能与使用寿命很大程度上取决于毛坯的成型方式。佳宁锻造在平面凹凸对焊法兰的生产过程中，严格执行钢锭加热-自由锻或模锻-热处理-机械加工的全流程品质控制。锻造工艺能够消除金属内部的铸造缺陷（如气孔、缩松、偏析），使金属流线沿法兰受力方向合理分布，从而显著提升法兰的抗拉强度、屈服强度与冲击韧性。相比之下，铸造法兰虽然成本较低，但在承压能力和抗疲劳性能上往往难以满足高参数工况要求。

具体到原料选择，平面凹凸对焊法兰常用的材质包括碳钢（如A105、20#）、合金钢（如F11、F22、F91）、不锈钢（如304、316L、F51双相钢）以及镍基合金等。佳宁锻造根据不同介质（酸性、碱性、高温、高压、含氢或含硫环境）匹配相应的材质牌号，并严格控制各批次材料的化学成分与力学性能复验。在热处理环节，正火、调质或固溶时效处理参数均依据ASME、GB/T、DIN及JIS等标准精确设定，确保每件法兰在硬度、晶粒度及无缺陷方面达到出厂要求。

需要注意的是，对于凹凸密封面的加工精度，平面度、粗糙度与形位公差直接关系到密封效果。佳宁锻造配备有高精度数控立车与专用磨削设备，能够将密封面的平面度控制在0.05 mm以内，粗糙度Ra值稳定在1.6 μm或更高等级，最大限度减少微泄漏通道的存在。此外，每一批法兰出厂前均逐件进行水压试验或气压试验，验证本体与焊缝的承压完整性，确保交付产品能够安全稳定地融入工程管路系统。

平面凹凸对焊法兰的核心性能优势与对比分析

在法兰家族中，不同类型的法兰各有适用边界。与带颈对焊法兰（WN）相比，平面凹凸对焊法兰的颈部长度通常较短，整体重量减轻10%～15%，但承压能力仍可达到同等压力等级标准的90%以上，因而在空间受限或需降低总重的应用场景中具有经济性优势。与承插焊法兰（SW）或螺纹法兰（TH）相比，对焊方式没有焊缝根部间隙引起的缝隙腐蚀问题，且焊接接头可进行100%射线探伤，对于严苛介质（如高含硫天然气、高压蒸汽）的输送安全性更胜一筹。

平面凹凸对焊法兰在密封可靠性方面的另一项表现是抗震动能力。实际运行中，管路系统常因泵阀启闭、流体脉动或外部风载产生持续振动。凹凸配合面为垫片提供了良好的周向约束，防止垫片因振动产生蠕变松弛。笔者在多个石化项目现场观察到，采用平面凹凸对焊法兰的关键管线，在大修周期内的垫片更换率比平面法兰方案降低约30%。这意味着设备连续运行时间更长，维护成本与跑冒滴漏风险有效下降。

在高温工况下，法兰与螺栓的热膨胀差异容易导致预紧力变化。平面凹凸对焊法兰的密封面接触面积相对较小（仅凹凸配合区域承受主要密封载荷），与全平面密封面相比，螺栓额外需要的扭矩值波动更小，有利于维持长期有效的密封比压。一些电厂高温蒸汽管道使用经验显示，在400℃～550℃的蒸汽环境中，平面凹凸对焊法兰的泄漏率显著低于其他密封面形式，配合缠绕垫或金属环垫时更是如此。

选型参数与工程应用场景适配

工程技术人员在选型平面凹凸对焊法兰时，需要综合考虑压力等级（Class 150～Class 2500或PN 2.5～PN 420）、公称通径（DN 15～DN 600乃至更大）、温度范围、介质特性及连接副材质匹配等核心参数。佳宁锻造为客户提供完整的选型技术支持，根据管路设计温度下的材料许用应力核算法兰的厚度与颈部尺寸，确保法兰强度裕度符合标准要求。对于特殊工况（如介质含氯离子需控制应力腐蚀、或介质含氢诱导产生高温氢腐蚀），需特别关注材质成分与热处理状态，必要时增加硬度检查和铁素体含量测定。

在实际工程项目中，平面凹凸对焊法兰常用于以下典型场景：
- 炼化装置中的高温高压换热器管箱与壳体连接；
- 电厂主蒸汽管道、再热热段管道的阀门与设备接口；
- 海上平台原油输送管线及注水管线；
- 制药与精细化工反应釜上连接易泄漏介质的工艺管口；
- LNG（液化天然气）接收站中低温液体输送系统的密封连接。

以某大型石化基地芳烃联合装置为例，该装置氢气介质管道工作压力高达15 MPa且存在周期性温度变化，起初采用普通对焊法兰配合平面密封面，多次出现垫片吹损现象。后经工艺优化更换为佳宁锻造制造的平面凹凸对焊法兰（材质A105+堆焊316L，压力等级Class 1500），采用金属缠绕垫片配合凹凸面紧固方式，投用后连续三年未发生密封失效。这一案例充分说明在苛刻工况下，合理选择密封面形式比单纯提高法兰压力等级更为关键。

行业发展趋势与2026年市场展望

根据中国锻压协会及化工机械行业相关统计，2025年中国法兰市场规模已突破380亿元人民币，其中对焊法兰占比约42%，且呈逐年上升趋势。进入2026年，随着“十四五”规划中能源化工基地新建项目及老旧装置更新改造的叠加需求，高质量锻造法兰的市场渗透率有望进一步提升。平面凹凸对焊法兰因其在严苛工况下的良好表现，尤其是在炼化一体化项目中的规模化应用，预计未来三年复合增长率将高于法兰行业平均水平。

与此同时，行业标准也在持续完善。国际标准ISO 7005、ASME B16.5/B16.47以及国内GB/T 9115、HG/T 20592等均对凹凸密封面的尺寸、公差与表面粗糙度提出了更为细化要求。此外，绿色制造与碳减排政策促使企业向近净成形锻造方向发展，以减少机加工余量和材料浪费。佳宁锻造正在推进智能化锻造生产线改造，采用模锻工艺使法兰毛坯精度提升，单件材料利用率从传统自由锻的55%提高到75%以上，同时降低了热能消耗。

在数字化选型方面，越来越多的工程公司开始采用基于有限元分析（FEA）的法兰-螺栓-垫片联合仿真技术，对平面凹凸对焊法兰在特定工况下的应力分布及密封效果进行预测。佳宁锻造的技术团队也配备了正向设计能力，能够依据客户提供的操作参数，在投标阶段出具预选型计算报告与寿命评估数据，帮助客户在工程设计中规避潜在风险。这种技术前置的服务模式正逐渐成为高端法兰供应市场的竞争关键点。

品质保障与服务体系：以口碑塑造价值

在法兰选型与采购过程中，除了产品本身的性能参数，供应商的资质体系与交付能力同样值得关注。佳宁锻造具备特种设备制造许可证（压力管道元件A级）及ISO 9001、ISO 14001及ISO 45001三体系认证，产品符合CE/PED、AD 2000及EAC等国际认证要求，可配套出口至欧盟、独联体及中东市场。厂区常备碳钢、不锈钢、合金钢圆棒及锻坯库存，能够实现标准规格法兰的快速排产；对于非标定制尺寸，从图纸确认到成品交付最短可在15个工作日内完成。

每一批平面凹凸对焊法兰出厂时均附带完整的质量文件，包括原材料质保书、锻造工艺卡、热处理曲线图、力学性能检测报告、化学成分分析报告及无损检测报告（UT、MT或PT）。佳宁锻造（咨询热线：176 9623 6479）还为客户提供现场技术指导服务，包括焊接工艺评定辅助、螺栓预紧扭矩计算建议以及安装后的密封测试方案支持，旨在帮助终端用户降低安装质量风险，延长法兰组件的使用寿命。

结语：稳定连接背后的工程智慧

平面凹凸对焊法兰并非法兰家族中最耀眼的技术成员，但恰恰是在那些长期经受温度升降、压力脉动和介质侵蚀的管道节点上，它凭借扎实的结构设计与可靠的密封机制为工业装置的连续运行默默贡献着力量。从金属坯料的加热锻造到密封面的精密加工，从标准规范的严格遵循到现场工况的精准适配，每一步工艺改进都与最终管道系统的整体可靠性密不可分。对于工程采购而言，选择高品质的平面凹凸对焊法兰不仅是技术参数的匹配，更是在为项目投产后数十年维护周期内的运行成本与安全防线投下信任票。随着全球能源装备向大型化、高参数化方向不断发展，这种看似基础却承载着深厚工程积淀的连接件，将继续在关键管廊间发挥不可替代的作用。
