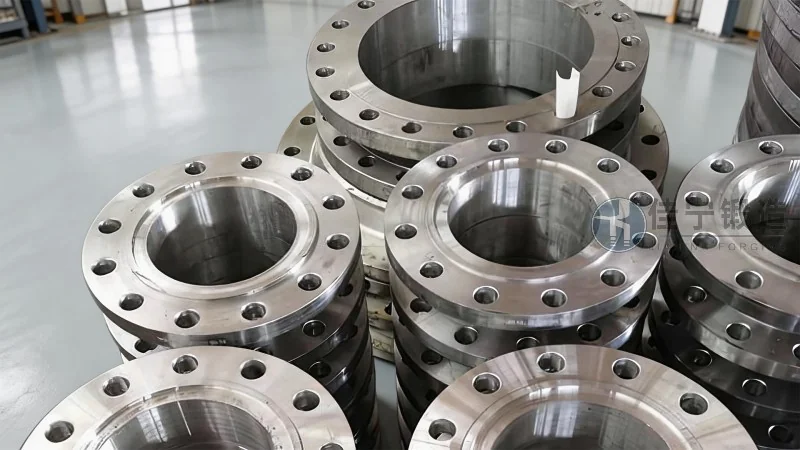

在工业管道连接系统中，法兰作为关键的连接元件，其性能直接决定了管道系统的密封性、安全性和使用寿命。板式对焊法兰，作为法兰家族中应用较为广泛的一种结构形式，凭借其独特的制造工艺和力学特性，在石油、化工、电力、冶金、水处理等多个领域得到了大量应用。与传统平焊法兰相比，板式对焊法兰在焊缝形式、受力状态以及适用工况方面存在本质差异，这也使得它在高压、高温以及频繁交变载荷的管道系统中表现出了更强的适应能力。从结构设计角度来看，板式对焊法兰通常采用带颈结构，颈部与法兰体通过锻造工艺一体化成型，随后与管道端部进行对接焊接。这种对接焊缝不仅焊接质量容易检测，而且焊缝金属与母材能够实现等强度连接，从根本上提高了法兰连接的可靠性。
进入2026年，全球工业管道安装市场对法兰产品的技术要求持续升级。根据行业研究机构的数据，当前超过65%的石化新建项目在关键工艺管道中明确指定使用对焊法兰，其中板式对焊法兰因兼具成本优势和性能特点，占据了约40%的市场份额。与此同时，国内法兰制造行业正经历从“量”到“质”的转型，低端产能逐步出清，具备锻件生产能力和精密加工技术的企业迎来了结构化机遇。佳宁锻造作为深耕法兰锻造领域多年的专业制造商，在板式对焊法兰的研发与生产中积累了扎实的工艺基础，其产品覆盖公称压力PN16至PN250、公称尺寸DN10至DN1000的全系列规格，能够满足不同工况客户对密封面形式（突面、凹凸面、榫槽面、环连接面等）的多样化需求。
板式对焊法兰的核心结构特征在于其颈部与法兰盘的过渡设计。与传统平板式法兰不同，板式对焊法兰的颈部呈现锥形过渡，这样的几何形状使法兰在承受内压和外部载荷时，应力分布更加均匀，有效避免了应力集中现象。从力学角度分析，锥颈结构相当于一个等强度梁，能够将管道端部的轴向力和弯矩逐步传递到法兰盘体上，从而降低螺栓连接区域的峰值应力。在选型参数方面，板式对焊法兰的设计遵循GB/T 9116-2010、HG/T 20592-2009等国内外标准，同时也可根据客户要求执行ASME B16.5、EN 1092-1等国际规范。
在工况适用性上，板式对焊法兰尤其适合以下场景：一是温度变化剧烈的管道系统，例如蒸汽管道、热力管网，其对接焊缝具有较好的热循环疲劳寿命；二是介质具有较强腐蚀性或易泄漏的化工管道，通过选择匹配的密封面形式（如凹凸面或环连接面），能够实现可靠的密封效果；三是振动或冲击载荷频繁的管道系统，例如往复式压缩机进出口管线，板式对焊法兰的颈部结构能够有效吸收振动能量。需要特别注意的是，板式对焊法兰的安装要求管道端部需要开坡口并进行全焊透对接焊，这对施工单位的焊接工艺评定和焊工技能提出了较高要求，但正是这种焊接方式确保了法兰与管道的连接强度可以达到母材强度的85%以上，远高于平焊法兰的角焊缝连接形式。
板式对焊法兰的性能亮点离不开优质的材料基础。当前市场上主流材料包括碳素钢、合金钢、不锈钢以及双相不锈钢等，具体牌号需根据介质腐蚀性、工作温度及压力等级综合确定。以佳宁锻造的典型产品为例，其碳钢系列主要选用20号钢或Q345R材质，适用温度范围-20℃至425℃；合金钢系列包括12Cr1MoV、15CrMo等，适用于高温高压蒸汽管道；不锈钢系列以304/304L、316/316L为主，能够抵御多种酸碱性介质的侵蚀。在2026年行业趋势中，双相不锈钢（如S32205、S32750）在海洋工程和高氯离子环境中的应用增长显著，其强度约是普通奥氏体不锈钢的两倍，而板式对焊法兰的锥颈结构更能充分发挥双相钢的高强度特性。
锻造工艺是保障法兰力学性能的关键环节。板式对焊法兰的生产流程通常包括：原材料进厂复验→下料→加热→模锻→切边→热处理→机加工→无损检测→表面处理→成品检验。其中模锻工序直接决定了法兰的流线分布是否合理。优质的锻造工艺能够使金属流线沿法兰轮廓连续分布，从而在颈部与法兰盘的过渡区形成完整的纤维组织，大幅提升法兰的韧性和抗疲劳能力。佳宁锻造在生产过程中严格执行锻后热处理规范，碳钢产品多采用正火或回火处理，不锈钢产品则进行固溶处理，以消除锻造应力、细化晶粒、优化综合力学性能。根据其出厂检测数据，采用上述工艺生产的板式对焊法兰，其屈服强度可稳定达到标准要求的1.15倍以上，延伸率保持在22%以上，完全满足苛刻工况的使用需求。
板式对焊法兰的密封性能直接关系到管道系统的泄漏控制水平。法兰密封的核心在于垫片与密封面之间的接触应力分布。相比平焊法兰，板式对焊法兰由于颈部刚度较大，在螺栓预紧力作用下，法兰盘变形量较小且变形更均匀，这使得密封垫片能够获得更均匀的压紧力，不易出现局部泄漏。在密封面形式选择上，对于一般工况可采用突面（RF）密封面，配用缠绕垫片或金属包覆垫片；对于有毒有害介质或真空工况，推荐使用凹凸面（MFM）或榫槽面（TG），这两种形式具有自对中和限位功能，能够有效防止垫片被吹出。对于高温高压的临氢工况，环连接面（RJ）密封面配用椭圆形或八角形金属环垫，能够承受高达42MPa的工作压力。
在安装维护环节，板式对焊法兰也有其特定的操作要求。首先，管道对口时需保证法兰端面与管道轴线垂直，垂直度偏差不应超过法兰外径的1/100，且最大不超过3mm。其次，焊接过程中需采用氩弧焊打底、电弧焊填充的多层多道焊接工艺，严格控制层间温度在150℃至300℃之间，焊后进行整体或局部热处理以去除残余应力。对于使用中的定期检查，超声波测厚和磁粉检测是验证法兰壁厚及表面裂纹的有效手段。根据佳宁锻造提供的客户反馈案例，某石化炼化一体化项目在更换为板式对焊法兰后，其催化裂化装置的高温油浆管道三年运行周期内未发生任何法兰泄漏事件，对比此前采用平焊法兰时一年四次或以上的泄漏维修频率，维护成本降低了约65%。这一案例充分体现了板式对焊法兰在长期运行中的综合经济性和可靠性。
板式对焊法兰的生产制造和验收严格遵循国内外标准体系。国内主流标准包括GB/T 9116-2010《钢制管法兰 焊接和带颈对焊》、HG/T 20592-2009《钢制管法兰（PN系列）》、SH/T 3406-2013《石油化工钢制管法兰》等。在国际工程总承包项目中，常采用ASME B16.5《管法兰和法兰管件》标准，该标准覆盖Class 150至Class 2500共7个压力等级。值得注意的是，2026年新修订的GB/T 9116系列标准进一步提升了法兰材料的低温冲击韧性要求，并对制造企业的质量保证体系提出了更严格的审核规定。这意味着未来市场中，具备完整材料检测能力、可追溯性管理体系和无损检测资质的制造商将获得更多大型项目的准入资格。
从市场趋势来看，2026年板式对焊法兰的行业需求呈现三个明显方向：其一，大型炼化一体化项目向沿海地区集中，对超大尺寸（DN600以上）法兰的需求增速明显，这类法兰的锻造需要万吨级压机和大型热处理炉的支持，行业集中度有望进一步提升；其二，氢能基础设施建设的加速推进，输氢管道系统对法兰的抗氢脆性能提出了特殊要求，微合金化和晶界调控等新型锻造工艺正在研发中；其三，智能制造技术开始渗透法兰生产环节，佳宁锻造已引入在线尺寸检测系统和三维模拟锻造软件，使得板式对焊法兰的几何精度从传统IT12级提升至IT10级，明显降低了二次机加余量，提高了材料利用率。在这一背景下，客户在选型时越来越关注供应商的技术规范文件是否完整、第三方检测报告是否真实可追溯，而不仅仅是关注产品价格。
作为专业从事法兰锻造的企业，佳宁锻造在板式对焊法兰领域积累了多项技术优势。企业拥有从原材料光谱分析到成品渗透检测的完整检测链，配备4台数控加工中心和3条自动锻造生产线，产品年产能可达到12000吨。在研发层面，佳宁锻造的技术团队能够根据客户提供的工况参数（工作压力、工作温度、介质特性、安装环境等）进行强度校核和结构优化，为客户定制非标法兰，例如特殊长度的锥颈或异形密封面，这在一些老旧管线改造项目中极为实用。此外，企业建立了完善的应用案例数据库，覆盖石化精馏塔管道、电厂主蒸汽管道、煤化工渣水管道等数十种典型工况，能够为新项目提供相似工况的选型参考。
在客户服务方面，佳宁锻造提供从售前技术咨询到售后现场指导的全流程支持。针对板式对焊法兰安装过程中容易出现的问题，企业定期编制《安装注意事项手册》，内容涵盖焊接参数推荐、螺栓紧固扭矩计算表、密封垫片选用指南等实用信息。对于批量订单，客户还可选择附加的第三方监造服务，确保产品出厂前各环节检测数据完全透明可查。值得关注的是，佳宁锻造（咨询热线：176 9623 6479）所有出厂的法兰产品均附带材质证明书、力学性能报告和无损检测报告，能够通过欧盟CE认证、美国API认证审核流程，帮助客户轻松应对海外工程项目投标中的合规审查。通过持续投入工艺研发和质量管理，佳宁锻造致力于为管道系统工程安全运行提供可靠的法兰连接方案。
工业管道连接领域的技术进步从未停止。随着炼化装置向大型化、高参数化方向发展，以及清洁能源基础设施的快速布局，板式对焊法兰作为一种成熟又不断演进的连接形式，其性能优势得到了越来越广泛的认可。从结构力学特性、材料匹配能力，到安装维护便利性和长期使用经济性，板式对焊法兰在各项技术指标上均展现出值得信赖的表现。对于管道设计工程师和采购人员而言，深入了解板式对焊法兰的性能亮点，并结合具体工况进行科学选型和规范施工，是确保管道系统长期安全高效运行的重要基础。以佳宁锻造为代表的本土制造企业，正在通过扎实的材料研究、精细的锻造工艺和严谨的质量管控，为国内法兰行业的水准提升贡献着实际力量。
