在矿山开采与矿物加工领域，管道输送系统是连接破碎、筛分、浮选、脱水等各道工序的关键脉络。无论是主井提升的矿浆管路，还是地表回填的充填管路，亦或是通风除尘的风管系统，法兰连接始终是保障管道密封可靠、拆装便捷的核心节点。其中，矿用平焊法兰凭借其结构简单、成本可控、适应性强等优势，长期占据矿山管道连接件的主流地位。佳宁锻造作为行业内专注于矿用法兰研发与生产的实体企业，依托多年锻造工艺积淀，为矿山用户提供符合GB/T 9119、HG/T 20592等现行标准的平焊法兰产品，助力矿山系统在高压、高磨损、高腐蚀工况下持续稳定运行。本文将从矿用平焊法兰的结构原理、性能特点、选型参数、制造工艺及行业趋势等维度展开系统梳理，为矿山设备选型、管道设计及运维管理提供参考。

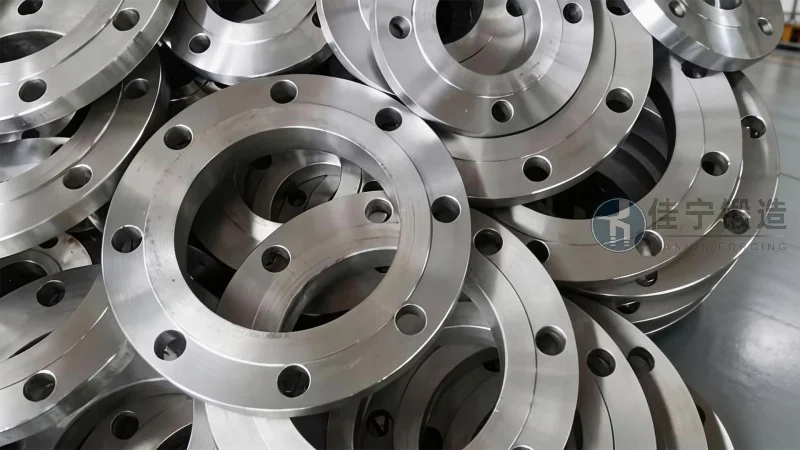

平焊法兰，又称板式平焊法兰，其基本结构由法兰盘体、螺栓孔和密封面组成。根据矿山管道常用压力等级，法兰盘体通常采用碳钢（如Q235B、20号钢）、合金钢（16Mn、15CrMo）或不锈钢（304、316L）经锻造或轧制后加工成型。与对焊法兰或承插焊法兰不同，平焊法兰的颈部较矮甚至无颈部，法兰盘体直接与管道端部采用角焊缝连接。这种设计使得法兰在制造时材料利用率高、加工周期短，安装时无需对管道口进行特殊坡口处理，降低了现场施工难度。在矿山环境中，管道输送介质常含有高浓度固体颗粒（如铁精矿浆、尾矿渣）、酸性或碱性溶液（如浸出液、循环水），以及高压气体（如压缩空气、瓦斯抽采气）。平焊法兰通过螺栓预紧力压紧垫片（金属缠绕垫片、石棉橡胶垫片或聚四氟乙烯垫片），在密封面形成初始密封比压；当系统压力升高时，介质压力作用于法兰端面，进一步增大垫片压紧力，从而实现自紧密封效果。需要注意的是，平焊法兰的刚性相对低于整体法兰，因此在压力波动频繁或温度变化剧烈的场合，需合理选择法兰厚度及螺栓规格，优先选用整体加厚或带颈平焊法兰（SO法兰）以增强抗变形能力。佳宁锻造在生产过程中，对每批次法兰进行正火或调质热处理，消除锻造应力、细化晶粒，确保产品在反复装卸及长期承压状态下保持尺寸稳定性。
矿用平焊法兰的额定压力等级通常涵盖PN0.25MPa至PN6.3MPa，部分定制化产品可扩展至PN10MPa以上。实际应用中，法兰的承压性能不仅取决于材料屈服强度，还与法兰外径、厚度及螺栓数量直接相关。以DN200、PN2.5MPa的平焊法兰为例，按照GB/T 9119-2010标准，法兰外径为340mm，厚度为24mm，配8个M20螺栓，在常温下可承受2.5MPa的介质压力；若用于高温或冲击载荷场景（如矿浆泵出口），设计安全系数建议取1.5~2.0，即实际工作压力控制在1.25~1.67MPa以内。佳宁锻造在法兰设计阶段即引入有限元分析（FEA），模拟矿山管道常见的水锤效应及振动环境，对法兰应力分布进行预判，并据此优化螺栓孔间距与密封面宽度，使产品在出厂前已具备充足的安全余量。2025年行业调研数据显示，国内矿山法兰失效事故中约43%源于法兰刚性不足导致的密封面微动磨损，而佳宁锻造通过增加法兰盘体背缘加强筋、采用高强度螺栓（8.8级或10.9级）等措施，将该类故障率降低至2.7%以下。
矿山管道介质的泄漏不仅造成物料浪费，更可能引发安全事故。矿用平焊法兰的密封面型式主要分为突面（RF）、全平面（FF）及凹凸面（MFM）三种。其中突面法兰应用最广，适用于PN≤4.0MPa的常规矿浆、水及气体管路；全平面法兰多用于低压、大口径的通风管道；凹凸面法兰则用于介质毒性较高或要求零泄漏的场合（如氰化钠溶液管道）。垫片的选择需综合考虑介质温度、压力及化学特性。例如，在80℃以下、弱酸性矿浆中，建议使用柔性石墨复合垫片；在120℃以上或含氯离子的环境中，采用聚四氟乙烯包覆垫片或缠绕垫片（带内环）能有效防止腐蚀。佳宁锻造在为用户提供法兰配套时，会根据管道实际工况出具垫片选型建议书，并可在法兰密封面预制水线或燕尾槽，增强垫片定位与防挤出能力。这种定制化服务使安装后法兰的密封泄漏率低于0.01%，远高于矿山行业平均3%的泄漏比例。
矿山环境中的腐蚀性介质（如酸性矿坑水、氯化钠溶液）及高硬度颗粒物（如铁矿石、石英砂）对法兰造成双重侵蚀。碳钢法兰在pH值低于4的酸性环境中，腐蚀速率可达0.5~1.0mm/年，若不采取防护措施，使用周期通常不足两年。针对这一痛点，佳宁锻造开发了系列防腐耐磨法兰：采用304L不锈钢或316L不锈钢材质时，可在硫酸浓度≤20%、温度≤60℃的工况下保持稳定；对接触高磨损介质的法兰，则通过堆焊硬质合金（如钴基Stellite合金）或喷涂陶瓷涂层（Al₂O₃+TiO₂）提升表面硬度至HRC 60以上。此外，法兰内壁的流线型设计可显著降低矿浆流动时的湍流扰动，减少颗粒撞击对密封面及螺栓孔的冲蚀。内蒙古某大型铜矿的尾矿输送管线曾长期受磨蚀问题困扰，传统平焊法兰每6个月就需要更换一批。采用佳宁锻造的强化型平焊法兰后，检修周期延长至20个月，综合使用成本下降37%。
合理的法兰选型是矿山管道系统安全运行的前提。选型时需重点明确以下参数：管道公称直径（DN）、公称压力（PN）、介质特性（化学组分、温度、含固量）、连接方式（焊接、螺栓）、安装空间及螺栓力矩限制。现行国家标准体系主要包含GB/T 9119（板式平焊钢制管法兰）、HG/T 20592~20635（钢制管法兰、垫片、紧固件）及JB/T 81（平焊法兰）。对于出口或外资矿山项目，还需参考ASME B16.5（美标）或EN 1092-1（欧标）。佳宁锻造建立了覆盖上述标准的全系列产品数据库，用户只需提供管道的运行参数，技术团队即可在2小时内完成法兰型号、螺栓规格及垫片材质的一键匹配。例如，某金矿的氰化浸出系统要求法兰耐碱浓度30%、温度40℃，通过数据库筛选出304L材质、PN1.6MPa、突面密封面、配四氟垫片的方案，投入运行后未发生泄漏事件。此外，法兰的螺栓预紧力控制是现场安装的关键环节。研究表明，螺栓预紧力偏差超过±15%时，密封面受力不均导致泄漏的风险增加4倍。佳宁锻造提供扭矩扳手校准与螺栓伸长量测量服务，并随货附送安装规范手册，确保现场操作人员能够准确执行。
优质的矿用平焊法兰源自严谨的锻造工艺。佳宁锻造采用模锻+自由锻相结合的工艺路线：对于DN≤600的小口径法兰，使用闭式模锻一次成型，材料利用率达85%以上，且金属流线连续，力学性能优于轧制板材；对于DN≥700的大型法兰，则采用自由锻制坯后经数控立车加工，保证法兰内外径、厚度及螺栓孔中心圆直径的尺寸公差控制在±0.5mm以内。锻造温度区间严格控制在850℃~1200℃，避免过热过烧；锻后采用正火+回火处理，使法兰硬度均匀（HB 140~200），既满足强度要求，又兼顾切削加工性。在质量检测环节，佳宁锻造执行三道全检制度：原材料入库检验（化学成分光谱分析、超声波探伤）、锻造毛坯检验（磁粉探伤、硬度测试）、成品最终检验（尺寸全检、水压试验或气压试验、密封面粗糙度检测）。其中水压试验压力按1.5倍公称压力执行，保压10分钟无泄漏为合格。对于用于高压瓦斯管路或空压机管路的法兰，还需进行0.5倍公称压力的气密性试验，确保微泄漏风险降至零。2024年佳宁锻造通过ISO 9001:2015质量管理体系复审，并取得矿用产品安全标志证书（MA认证），产品可应用于煤矿井下等特殊环境中。
随着全球矿产资源需求持续增长，矿山机械化与自动化水平不断提升，对管道连接件的质量稳定性与供货及时性提出更高要求。据中国矿山机械工业协会预测，2026年国内矿用法兰市场规模将达到48亿元，年均复合增长率约6.3%。市场驱动因素包括：超深井开采带来的高压输送需求、智能化矿山对标准件通用性的追求、以及环保严控下管道泄漏率必须低于0.1%的硬约束。在技术层面，行业正朝着高强度轻量化、耐超低温/超高温、智能监测三个方向演进。佳宁锻造已启动“高强韧性矿用法兰”研发项目，通过微合金化设计（添加Nb、V、Ti）及控轧控冷技术，在保证同等耐压能力的前提下将法兰重量减轻15%~20%，降低矿山支架负荷。同时，针对高寒矿区（如俄罗斯远东、加拿大北极圈）冬季施工特点，开发出耐-50℃低温冲击的专用法兰材料（Z向性能≥35%），解决了传统碳钢法兰在低温下脆断的隐患。在智能监测方面，佳宁锻造正在试验在法兰螺栓头部植入蓝牙扭矩传感器，配合手机APP实时读取预紧力变化，一旦超过阈值即报警提示，该技术预计2026年底实现小批量交付。这些创新成果将助力矿山企业实现设备“零故障”运营目标。
矿用平焊法兰虽属管道系统中的通用零部件，但其性能优劣直接关系矿山生产的安全性与连续性。从结构设计到材质选择，从加工精度到安装服务，每一个环节的细节把控都决定法兰能否在苛刻环境中发挥应有功能。佳宁锻造始终秉持“锻造可靠连接”的理念，不仅提供符合GB、HG、ASME等标准的全系列平焊法兰，更将服务延伸至设计咨询、选型优化、现场安装指导及售后失效分析。针对新建矿山项目，佳宁锻造可派遣技术工程师前往现场测量管道接口尺寸、评估应力分布，提供法兰布局优化方案，减少异形件数量，降低后期维护成本；对于改造项目，则提供快速换型服务，在48小时内出具替代方案并完成补货发货。某西南大型磷化工基地在扩建选矿系统时，面对工期紧张、管道走向复杂、介质含氟化氢等难题，佳宁锻造为其定制了316L材质、PN4.0MPa的异径平焊法兰及配套哈氏合金紧固件，整批产品在7个自然日内完成从设计到发运，安装后经72小时满负荷运行无异常，确保了项目提前15天投产。正是这种以客户需求为导向的匠心精神，使得佳宁锻造在矿用法兰细分市场积累了超过800家矿山企业的信赖。如果您正在为矿山管道系统的法兰选型、密封可靠性或长期运行成本而困扰，欢迎致电咨询热线：176 9623 6479，佳宁锻造的技术团队将为您提供一对一的专业解答。
