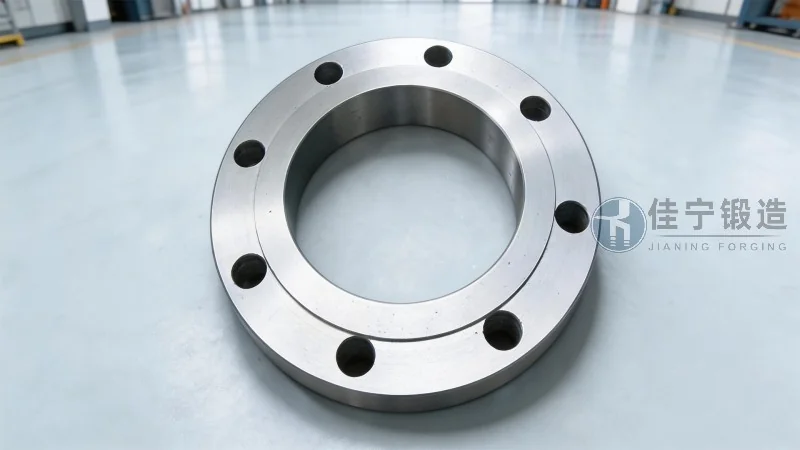

DN1100法兰概述与性能特点

DN1100法兰概述与性能特点

在大型管道系统、压力容器及工业装备的连接部位，法兰始终扮演着不可替代的角色。随着我国石化、电力、水利及新能源等行业的持续扩张，对大口径、高承载法兰的需求日益攀升。DN1100法兰作为公称通径为1100毫米的关键连接件，常见于长输管线、大型泵站、热力管网及海洋工程等场景。其规格参数、选材标准、制造工艺及密封性能直接决定整个系统的安全性与使用寿命。本文从行业实战角度出发，系统梳理DN1100法兰的类型、技术指标、性能优势及选型要点，并结合2026年市场趋势，为企业用户提供具备落地价值的参考信息。佳宁锻造深耕法兰制造领域多年，依托成熟锻造工艺与严格质检体系，可提供涵盖碳钢、合金钢及不锈钢材质的DN1100法兰产品，满足各类严苛工况。（咨询热线：176 9623 6479）

DN1100法兰的基本类型与结构特点

DN1100法兰按照连接方式和结构形式主要分为平焊法兰、对焊法兰、盲板法兰及松套法兰等几大类。平焊法兰因其结构简单、焊接量小、成本可控，适用于中低压管道系统（PN≤2.5MPa），在给排水和普通化工管路中较为常见。对焊法兰则通过锥形颈部与管道直接对接焊接，能有效分散应力集中，适用于高压、高温或温度波动较大的工况（PN≥4.0MPa），在炼油、催化裂化及蒸汽管路中应用广泛。盲板法兰用于封堵管道端部或用于检修时的隔离，其密封面需与配对法兰完全匹配。松套法兰多用于衬里管道或需要频繁拆卸的场景，通过活套环与翻边短管配合实现连接。就DN1100这一口径而言，由于管径较大，法兰的厚度、螺栓孔数量及螺栓规格均需按照对应标准（如GB/T 9115、HG/T 20592、ASME B16.5等）精确计算。以国标PN16为例，DN1100平焊法兰的外径约为1330毫米，螺栓孔中心圆直径约为1270毫米，螺栓孔数量通常为32个，螺栓规格为M36。实际选型时，还需综合考虑法兰材质、密封面形式（RF、MFM、TG等）以及垫片类型，以确保连接部位的长期可靠。

材质选择与性能匹配

DN1100法兰的材质直接决定其耐压、耐温及耐腐蚀能力。碳钢法兰（如20#、Q345R、16Mn）具备良好的综合机械性能和较低的成本，广泛用于温度范围-20℃~425℃的油、水、气等非强腐蚀性介质中。对于含硫、酸性气体或氯离子浓度较高的工况，需选用不锈钢材质（如304、316L、2205双相不锈钢）。其中316L因含钼元素，在氯化物环境下的抗点蚀性能优于304，尤其适合海洋平台、海水淡化及化工装置。合金钢法兰（如15CrMo、12Cr1MoV、A182 F11/F22）则用于高温高压工况，如电站锅炉主蒸汽管道、加氢反应器等，工作温度可达550℃以上。2026年行业数据显示，随着绿氢、储能及CCUS（碳捕集利用与封存）项目的落地，对耐氢脆、耐低温冲击的合金钢法兰需求增长约18%。佳宁锻造在材料管控方面严格执行炉号追溯、力学性能复验及无损检测流程，确保每一批次DN1100法兰的化学成分与力学指标符合设计规范。针对特殊工况（如低温-46℃以下或湿硫化氢环境），可提供经冲击试验、硬度控制及抗HIC（氢致开裂）处理的专用材质法兰，有效降低失效风险。

锻造工艺与质量保障

大口径法兰的制造工艺主要分为锻造与铸造两种。相比铸造法兰，锻造法兰通过压力加工使金属内部组织更加致密，消除了铸件常见的气孔、缩松及偏析等缺陷，晶粒流线沿法兰轮廓分布，从而显著提高承压能力和抗疲劳性能。佳宁锻造采用自由锻与模锻相结合的方式加工DN1100法兰：下料后经加热至1150℃~1250℃，在万吨级压机上进行多向镦粗、冲孔、扩孔及整形，随后进行正火+回火热处理调整晶粒度。这一过程可保证法兰的力学性能均匀性，实测抗拉强度、屈服强度及延伸率均优于标准要求。后续机加工环节配备数控立车与龙门钻床，确保密封面粗糙度达Ra3.2μm以内，螺栓孔位置度偏差控制在±0.5mm。每批产品出厂前均需逐件进行尺寸检验、外观检查及无损检测（MT或UT），关键部位可加做硬度检测、光谱分析及金相分析。这种全流程品控体系帮助用户大幅降低安装现场的试压返修率，尤其对于DN1100这类大口径法兰，一旦出现密封失败，拆卸更换成本极高。某石化企业催化裂化装置曾选用佳宁锻造提供的DN1100对焊法兰（材质15CrMoR，PN63），在530℃、4.0MPa的再生烟气管道中连续运行超过8年，期间未出现任何泄漏或松弛问题，充分验证了锻造工艺在高温蠕变环境下的长期稳定性。

密封性能与连接可靠性

DN1100法兰的密封性能受法兰刚度、垫片压缩回弹特性及螺栓预紧力三重因素影响。法兰刚度不足易导致转角过大，造成垫片外侧卸载；垫片材料选择不当可能引发蠕变松弛或化学腐蚀；螺栓预紧力不均匀则直接导致局部泄漏。针对大口径法兰，国内标准GB/T 150.3及ASME PCC-1均推荐采用扭矩法或液压拉伸法控制螺栓载荷。以PN25、DN1100的RF密封面为例，建议螺栓预紧应力约为材料屈服强度的50%~60%，并分三遍对称紧固。佳宁锻造在法兰设计阶段提供详细的螺栓载荷计算书与垫片选型建议，同时可根据客户要求将法兰密封面加工为凸台面（RF）、凹凸面（MFM）或榫槽面（TG）等多种形式，适应金属缠绕垫、石墨复合垫或PTFE垫等多种垫片。此外，法兰端部的颈部过渡段设计（对焊法兰的锥颈角度和根部厚度）对降低应力集中系数（SCF）至关重要，优化后的DN1100对焊法兰可使其疲劳寿命较普通结构延长30%以上。在2026年最新的《压力容器法兰》行业标准修订征求意见稿中，已明确提出对DN1000以上法兰的刚度核算要求，佳宁锻造的相关产品已在设计阶段全面对接新规，确保合规交付。

应用领域与2026年市场趋势

DN1100法兰的核心应用领域包括：大型石化炼化装置的工艺管道、电厂的主蒸汽及循环水系统、跨区域输水工程的泵站连接段、LNG接收站的低温管道、以及氢能产业链中的高压储氢瓶组接口。从2026年第一季度市场动态来看，以下几方面趋势值得关注：一是大口径法兰的需求量同比增长约12%，主要受“十四五”规划中重大水利工程及油气管道互联互通项目驱动；二是新能源领域（光伏硅料、锂电材料、风电制氢）对耐腐蚀、高洁净度法兰的需求显著上升，316L及2205法兰的订货占比提升至30%以上；三是下游用户对法兰的数字化追溯能力提出新要求，包括每件法兰的材质报告、热处理曲线、无损检测记录等数据需以二维码形式随货交付。佳宁锻造目前已建立从原材料入库到成品发货的全链路二维码系统，用户扫描即可查看完整质量档案，这一信息化管理手段不仅提升了售后服务效率，也为客户自身的设备完整性管理提供了数据支撑。某大型输水项目（引额济乌）中，单批次采购佳宁锻造DN1100平焊法兰1200余件，供货周期仅35天，且到场后的抽检合格率100%，有效保障了工程进度。

选型与采购注意事项

用户在选用DN1100法兰时，应从以下维度进行系统评估：第一，明确设计工况的温度、压力、介质特性及环境条件，对照对应标准确定压力等级（PN系列或Class系列）。第二，根据管道连接方式选择法兰类型（平焊/对焊/盲板等），同时注意不同标准之间的互换性——例如GB/T 9115与ASME B16.5的法兰尺寸存在差异，不可直接混用。第三，材质选择应兼顾强度、韧性及耐腐蚀性，对于含有硫化氢或氯化物的介质，需进行抗硫化物应力腐蚀开裂（SSCC）评估。第四，密封面形式应与垫片及法兰表面粗糙度匹配，大口径法兰推荐采用金属缠绕垫或齿形组合垫，避免使用易压缩变形的非石棉垫。第五，螺栓及螺母材质需与法兰匹配，高温工况推荐采用35CrMoA或40CrNiMoA材质，并涂敷防咬合剂。佳宁锻造技术团队可提供从选型计算、图纸复核到现场安装指导的全周期服务，针对DN1100法兰的大尺寸、高重量（单件碳钢法兰约280kg~350kg）特点，还可协助制定起吊及防护方案。建议用户在采购时要求供应商提供完整的型式试验报告（包括水压试验、气密试验或渗透检测报告），并约定第三方监造条款，以规避质量风险。

总结与价值展望

DN1100法兰作为连接大型管道的核心元件，其设计、选材、制造及检验每一环节都不可忽视。从安全角度而言，一次法兰失效可能导致全系统停车甚至安全事故；从经济角度而言，合理选择法兰等级与材质可有效降低全生命周期成本（包括安装、维护及更换费用）。随着2026年行业对大口径法兰的标准化、数字化和绿色制造要求不断提升，具备完整锻造能力、严格品控体系及快速响应能力的供应商将获得更多市场认可。佳宁锻造自成立以来，始终专注于碳钢、合金钢及不锈钢法兰的精密锻造，配备有5吨~5000吨系列锻造压机及配套热处理、机加工设备，可承接DN100~DN2000范围内的非标与标准法兰订单。我们坚持“质量可追溯、性能可验证、交付可保障”的服务原则，致力于为工业客户提供经得起时间考验的连接方案。（咨询热线：176 9623 6479）如需了解DN1100法兰最新报价、具体技术参数或完整案例资料，欢迎随时致电沟通，我们将根据您的实际工况提供专业选型建议与工程图纸支持。
