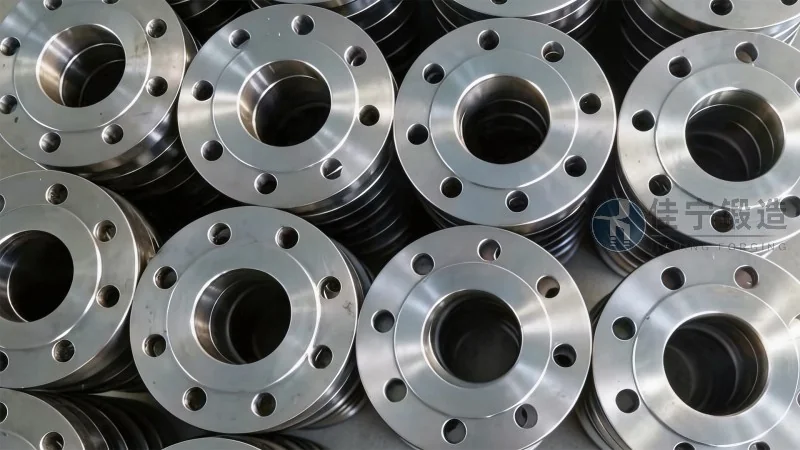

端盖法兰产品简介与核心特点

端盖法兰产品简介与核心特点

在工业管道系统与压力容器的连接结构中，端盖法兰作为关键密封与紧固部件，承担着承压、密封、便于检修等多重功能。随着2026年全球制造业对设备可靠性、安全性及能效要求的持续提升，端盖法兰的设计、材料选择与加工工艺正经历新一轮技术迭代。据统计，2025年全球法兰市场规模已突破680亿美元，其中端盖法兰在石化、能源、制药、食品等领域的应用占比超过30%，且年均增长率保持在5%-8%之间。在这一背景下，选择一家具备锻造技术底蕴与精密加工能力的企业，直接关系到整个系统的长期稳定运行。佳宁锻造深耕法兰制造领域多年，依托模锻与自由锻相结合的工艺体系，为客户提供从材料配方到成品交付的一体化端盖法兰定制服务，产品覆盖碳钢、不锈钢、合金钢及镍基合金等多种材质，广泛应用于高温高压、强腐蚀等严苛工况。本文将从产品定义、核心特点、制造工艺、选型参数及应用场景等维度展开，帮助工程技术人员与采购决策者全面理解端盖法兰的技术要点与选型逻辑。

端盖法兰的产品定义与分类

端盖法兰，又称盲法兰或封头法兰，是用于封闭管道末端或容器开口的圆盘状法兰件。其主要功能是承受内压并提供可拆卸的密封接口，便于设备内部检查、清洗或管道系统的扩展。根据结构形式，端盖法兰可分为平焊端盖法兰、对焊端盖法兰、承插焊端盖法兰及螺纹端盖法兰等类型。平焊端盖法兰适用于低压系统，成本较低；对焊端盖法兰则因焊缝强度高、应力分布均匀，常被用于高压及高温环境。按照密封面形式，常见的有平面（FF）、凸面（RF）、榫槽面（TG）及环连接面（RJ）等，其中RF面因通用性最佳而成为行业主流。在标准体系方面，国内常用GB/T 9115、GB/T 9123等标准，国际则多遵循ASME B16.5、DIN EN 1092-1、JIS B2220等规范。佳宁锻造能够按客户指定的标准体系进行全规格生产，并可针对非标需求进行定制设计。

端盖法兰的核心技术特点

端盖法兰的性能优劣直接决定了管道系统的密封可靠性与使用寿命。其核心特点可概括为以下五个方面：

密封性能的稳定性：端盖法兰的密封面需具备较低的粗糙度与良好的平面度，通常要求Ra值控制在0.8-1.6μm之间，平面度偏差不超过0.05mm。佳宁锻造采用数控铣削与研磨复合工艺，确保密封面微观峰谷高度均匀，配合金属缠绕垫片或柔性石墨垫片后，可承受50MPa以上的内压而无泄漏风险。

承压能力的冗余设计：通过有限元分析与实际爆破试验的结合，端盖法兰的厚度设计需保证在工作压力下边缘应力不超过材料屈服强度的60%。以20号钢为例，在300℃工况下，安全裕度通常取1.5-2.0倍。佳宁锻造拥有百吨级以上模锻压机，锻造比控制在3-5之间，有效消除内部气孔与疏松，使法兰本体强度较铸造产品提升25%-40%。

材料选择的多维适配：不同介质与温度条件对应不同材质。碳钢端盖法兰（如Q235B、20#）适用于无腐蚀的一般水油系统；304/316L不锈钢适用于弱腐蚀环境；而面对含氯离子或硫化氢的苛刻工况，则需选用双相不锈钢2205或镍基合金718。佳宁锻造建立了完整的材料追溯体系，每批次原料均附带第三方化学成分报告及力学性能检测数据。

加工精度的全流程管控：从下料加热、模锻成型、热处理到机加工，端盖法兰的尺寸公差需严格控制在标准允许范围内。以DN200 PN40规格为例，法兰外径公差通常为±1.5mm，螺栓孔中心圆直径公差为±0.8mm。佳宁锻造借助三坐标测量仪与激光跟踪仪进行在线检测，确保产品几何精度达到ANSI Class 300级以上要求。

耐疲劳与抗热疲劳能力：在频繁启停或温度骤变的工况下，端盖法兰需抵抗热应力引起的疲劳裂纹。锻造流线沿法兰轮廓分布，显著优于铸造件的杂乱组织。佳宁锻造通过控制终锻温度在850-950℃之间，配合正火+回火热处理工艺，使产品冲击韧性达到≥40J/cm²（室温），满足API 6A等行业的疲劳测试规范。

端盖法兰的制造工艺与质量关键点

端盖法兰的生产涉及多道精密工序，每一环节均对最终品质产生决定性影响。首先，原材料需经过化学分析与低倍组织检验，剔除表面裂纹与夹杂。加热时采用三段式升温曲线，避免因加热不均导致锻造裂纹。随后在液压机上实施模锻，锻造温度区间、变形速率与压下量需要精确匹配：例如对奥氏体不锈钢，终锻温度不宜低于900℃，否则易产生应变诱导马氏体而降低塑性。热处理是赋予法兰最终力学性能的核心步骤。碳钢材质的端盖法兰通常采用正火+回火，以获得均匀的珠光体+铁素体组织；马氏体不锈钢则需调质处理，确保硬度与韧性的平衡。机加工阶段，佳宁锻造使用数控龙门铣与立式车床组合，密封面预留0.2-0.3mm余量进行精磨，并逐件进行着色探伤或磁粉探伤以检测表面缺陷。在出厂前，每一批端盖法兰还需按照GB/T 9115标准进行静水压强度试验，试验压力为设计压力的1.5倍，保压时间不少于10分钟，无可见泄漏或变形方为合格。

端盖法兰的选型参数与行业标准

工程人员在选用端盖法兰时，需要综合评估以下关键参数：设计压力（PN等级）、设计温度、介质性质、连接方式（螺栓孔直径与数量）、密封面形式及材料匹配。以石化行业为例，PN16至PN63是常规压力区间，对应端盖法兰的公称厚度约为20-60mm；当压力超过PN160时，则需采用高强度合金钢（如F11、F22）并配合环连接面设计。法兰尺寸依据公称通径（DN）分级，从DN15到DN2000不等。值得注意的是，端盖法兰的螺栓选择同样影响密封效果：螺栓材质应与法兰相近，预紧扭矩需通过扭力扳手按标准值施加，避免过大导致密封面损伤或过小引起泄漏。当前国际标准趋向统一，ISO 7005-1已成为多数跨国项目的首选参考。佳宁锻造技术团队能够根据客户提供的工况条件，提供完整的选型计算书，包括壁厚校核、螺栓载荷分析和密封比压验算，选型过程符合ASME VIII-1或GB 150的规范要求。

端盖法兰的典型应用领域与案例实践

端盖法兰广泛服务于石油天然气开采与输送、化工装置、电力系统、海洋工程及制药行业。在深海采油平台中，端盖法兰需承受水下3000米的高静水压力与低温冲击，材质多选用低碳马氏体不锈钢（如F6NM），并采用RTJ密封面配合RX环垫。在炼油催化裂化装置中，再生器与沉降器之间的端盖法兰需耐受700℃以上的高温固体颗粒冲刷，佳宁锻造曾为某百万吨级炼化项目提供定制的高铬钼耐热钢端盖法兰，经模拟工况循环测试，寿命超过原设计要求15%。在制药行业，端盖法兰需满足3A卫生标准与FDA认证，内表面粗糙度需达到Ra≤0.4μm且无死角设计。佳宁锻造通过多轴联动抛光与电解抛光技术，实现了R角过渡与镜面效果，有效避免物料残留与细菌滋生。此外，在城镇供热管网中，大口径碳钢端盖法兰（DN1200以上）用于补偿器端部封堵，其直径大、壁厚薄，极易在焊接时产生变形，佳宁锻造采用分段模锻辅以热整形工艺，将椭圆度控制在0.5%以内，大幅提高现场安装效率。

端盖法兰的技术趋势与未来展望

进入2026年，端盖法兰行业呈现三大发展方向：其一，轻量化设计，通过拓扑优化与高强度钢板复合工艺，在保证承载能力前提下使重量降低20%-30%，尤其适合航空航天与新能源车辆领域；其二，智能监测集成，在法兰内部预埋光纤应变传感器或压电薄膜，实时反馈密封面应力与温度状态，为预测性维护提供数据支撑；其三，绿色制造，采用感应加热替代传统燃气炉，减少碳排放，同时推广无铬钝化等环保表面处理技术。佳宁锻造已启动智能化产线改造，引入机器人自动上下料与在线涡流检测系统，实现单件产品全流程可追溯，并计划在2027年前完成碳足迹核算与产品生命周期评价，以配合欧盟CBAM等国际贸易新规。对于用户而言，选择具备持续研发能力的供应商，不仅意味着获取稳定可靠的产品，更将在后续的技术升级与售后服务中占据主动。

端盖法兰虽为工业系统中的标准件，但其设计合理性与制造品质却直接影响设备的安全运行周期。佳宁锻造始终坚持从材料源头把关，以锻造工艺替代低效铸造，并借助数字化检测手段确保每一件产品符合图纸与标准要求。无论是常规PN系列法兰，还是涉及高温高压、强腐蚀的定制方案，佳宁锻造均能以技术团队快速响应，提供从选型、校核到生产、检验的全周期服务。如果您正在为管道系统的密封方案寻找可靠伙伴，欢迎致电咨询，获取专属的技术方案与报价。（咨询热线：176 9623 6479）佳宁锻造期待与您共同探讨端盖法兰在具体工况下的优化路径，助力您的项目安全高效运行。
