在石油化工、海洋工程、核电能源及高压流体输送等重大装备制造领域，法兰连接系统作为管道与阀门、设备之间的关键接口，其密封性能与结构强度直接关系到整个装置的安全运行与长周期服役寿命。RF焊式平板法兰（Raised Face Welded Flat Flange）凭借其独特的面密封结构以及可靠的焊接锚固方式，在高温高压、强腐蚀或交变载荷工况下展现出显著的应用优势。进入2026年，随着全球能源基础设施更新换代节奏加快，以及我国海上风电、深海油气、绿色化工等战略性产业对高可靠性连接件的需求持续攀升，RF焊式平板法兰正迎来技术迭代与市场扩容的双重窗口期。据行业研究机构预测，2026年全球工业法兰市场规模将突破780亿美元，其中焊式平板法兰占比约27%，而RF密封面型在焊式法兰中的份额已超过六成，成为主流选型。佳宁锻造长期专注于高端锻制法兰的研发与制造，在RF焊式平板法兰领域积累了从材料锻造、热处理到精密加工的全链条工艺经验，其产品能同时满足ASME B16.5、HG/T 20615以及EN 1092-1等多国标准，为终端用户提供兼具密封可靠性、装配便捷性与长期经济性的连接解决方案。

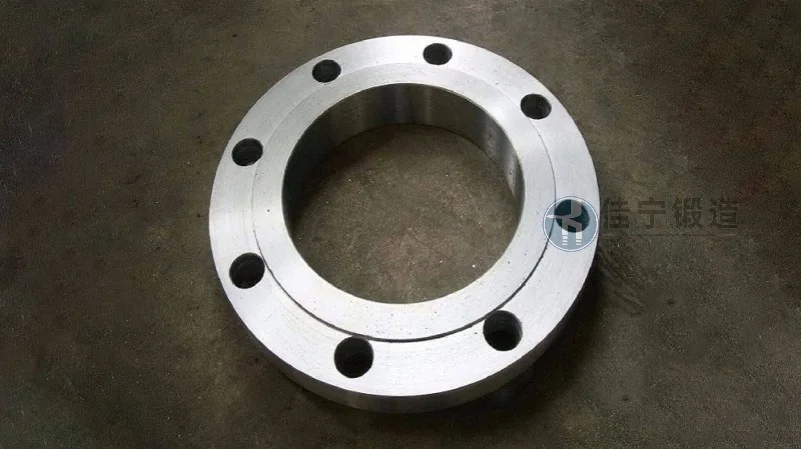

从结构层面看，RF焊式平板法兰的核心特征在于其密封面上有一道凸起的环形台面（Raised Face），该台面高度通常为1.6mm至6.4mm，具体数值取决于法兰公称压力等级与口径。与传统平面法兰（Flat Face）相比，RF密封面能够有效减少垫片接触面积，从而在相同螺栓预紧力下获得更高的单位面积密封压力，显著降低泄漏风险。焊式法兰的另一个关键设计在于其颈部或平板部分直接与管道进行焊接连接，而非螺纹或松套式结构。这种一体化焊接方式消除了螺纹连接固有的间隙与应力集中问题，使得法兰与管道形成连续的金相组织，在承受热循环、振动或冲击载荷时具有更好的抗疲劳性能。
在密封机理上，RF焊式平板法兰依托垫片的塑性变形与弹性回弹效应来实现密封。当螺栓预紧力施加后，RF台面首先与垫片接触并使其产生局部压痕，形成初始密封带；随后在介质压力上升时，垫片材料受内部压力作用进一步向台面边缘挤压，形成所谓的“压力自密封”效应。佳宁锻造在生产过程中对RF台面的平面度、粗糙度以及同心度实施严格管控，通常要求Ra值控制在0.8μm至1.6μm之间，且台面环向平面度公差不超过0.05mm。通过高精度数控车床与专用研磨工艺，确保每一件RF焊式平板法兰在装配时都能与垫片形成稳定的微米级贴合界面，为装置的长周期无泄漏运行奠定基础。
焊式法兰最核心的制造难点在于焊接过程对母材组织与应力分布的影响。RF焊式平板法兰通常采用V型坡口或双V型坡口设计，坡口角度依据壁厚与材质在30°至45°之间调整，钝边高度控制在1.5mm至2.5mm。焊接方法以手工电弧焊（SMAW）配合氩弧焊打底最为常见，对于厚壁或高合金材质，则会采用埋弧焊（SAW）或熔化极气体保护焊（GMAW）以提高效率与熔敷质量。佳宁锻造建立了一套涵盖焊前预热、层间温度控制、焊后热处理（PWHT）的完整工艺规范。以碳钢材质为例，当壁厚超过25mm时，焊前预热温度需达到100℃至150℃；对于铬钼合金钢，预热温度可升至200℃以上，并配合焊后680℃至720℃的炉内去应力退火，使焊接残余应力降低至母材屈服强度的30%以下。
在质量检测环节，每一件RF焊式平板法兰均须通过100%外观检查、尺寸检验以及无损检测。佳宁锻造配置了磁粉探伤（MT）和渗透探伤（PT）设备，用于检出表面及近表面裂纹；针对关键承压焊缝，还会使用超声波探伤（UT）与射线探伤（RT）对内部缺陷进行精确评估。值得注意的是，2026年行业对法兰连接系统的完整性管理提出了更高要求，越来越多的业主在采购技术规格书中明确要求提供焊接工艺评定报告（WPQR）及焊工技能评定记录。佳宁锻造提前完成了针对常用材料组（如A105、F304、F316、F11等）的WPQR全覆盖，并建立了可追溯的数字化质检档案，确保每批产品的焊接参数与检测结果均能精准回溯至具体操作人员与设备编号。
RF焊式平板法兰的材料选择需综合考虑介质腐蚀性、工作温度、压力等级以及成本因素。在常规工况下，ASTM A105碳素钢因良好的综合力学性能与经济性，成为通用型法兰的首选材料，其抗拉强度不低于485MPa，屈服强度不低于250MPa，适用温度范围覆盖-29℃至425℃。对于含硫、氯离子或酸性介质环境，则需选用奥氏体不锈钢系列，如A182 F304、F316或F321，其中F316因含有钼元素而具有更优异的耐氯化物应力腐蚀开裂能力，被广泛用于海洋平台与化工厂。在高温高压蒸汽或过热器管道中，铬钼合金钢（如A182 F11、F22）凭借优异的蠕变强度与抗氧化性，可长期稳定工作在540℃以上。
佳宁锻造在材料采购环节严格执行三方入库检验，每批原材料均需提交化学成分光谱分析与力学性能拉伸试验报告。在锻造工序中，采用多向锻压与控温锻造技术，通过合理设计锻造比（通常控制在3:1至5:1之间）使金属流线沿法兰环状分布，避免出现各向异性。后续的热处理工艺根据材质与用途定制：碳钢法兰采用正火或正火+回火，以细化晶粒并消除锻造应力；不锈钢法兰则通过固溶处理（1050℃至1100℃加热后快速水冷）以获得均匀的奥氏体组织，并配合稳定化处理以提高晶间腐蚀抗力。这种精细化的材料管控与锻造热处理优化，使得佳宁锻造出品的RF焊式平板法兰在硬度离散度、冲击韧性及晶粒度级别等关键指标上均优于ASME标准下限要求，为用户提供更高的安全裕度。
RF焊式平板法兰因其结构可靠性与密封优越性，在以下重点领域得到广泛应用：第一，石油炼化装置的常减压蒸馏、催化裂化及加氢反应单元，这些系统内部温度常达350℃至500℃，压力介于4.0MPa至15.0MPa，且介质包含硫化氢、氢气等易燃易爆组分，法兰接头的泄漏将直接引发安全事故。第二，海上油气生产平台的管道系统，在长期受海浪冲击、平台振动及温差变化的环境中，焊式法兰较螺纹式或松套式法兰具有更强的抗松动能力。第三，LNG接收站与低温储罐的低温管道，选用奥氏体不锈钢RF焊式法兰，可耐受-196℃的超低温冲击而不发生脆断。第四，火电及核电厂的蒸汽管道，尤其是高温高压主蒸汽管系，常采用ASTM A182 F91或F92合金钢材质，配以RF密封面与金属缠绕垫片，确保数百万次热循环后仍能稳定密封。
在选型过程中，用户需重点核对该法兰的公称压力等级（Class 150至Class 2500或PN 6至PN 400）、公称通径（DN15至DN600，特殊可定制至DN1200）、密封面类型（RF）、壁厚系列（Sch.10S至Sch.160）以及端部形式（焊颈或平板焊）。佳宁锻造提供从技术选型咨询到三维模型输出的全程服务，用户只需提供工况参数（介质、温度、压力、外部载荷）和连接设备接口尺寸，工程团队便能在三天内完成应力校核与法兰选型计算书，并提供符合ASME B16.5对接尺寸的精确图纸。此外，对于存在特殊振动或脉冲载荷的应用场景，建议选择高颈式焊法兰（WN）以增强根部抗弯刚度，而RF焊式平板法兰则更适用于空间紧凑、管道走向简单的低压常规回路。
RF焊式平板法兰的制造与验收涉及多重标准体系。在国际市场，主流标准包括ASME B16.5（管法兰和法兰管件）、ASME B31.3（工艺管道）、API 6A（井口装置与采油树）以及ISO 7005-1。在国内，HG/T 20615-2009（钢制管法兰用金属垫片系列）及GB/T 9119-2010（平面、凸面对焊钢制管法兰）同样是规范依据。佳宁锻造已通过ISO 9001:2025质量管理体系认证以及TSG 07特种设备制造许可（压力管道元件），产品附带完整的材料质保书、无损检测报告及热处理曲线记录。对于出口欧盟或北美市场，公司还可提供EN 10204 3.1或3.2型检验证书，以及由第三方检验机构（如BV、DNV、SGS）签发的出厂检验报告。
值得注意的是，2026年以来，全球主要石油石化业主对法兰连接系统的泄漏管理提出了更为严格的准入要求。例如，API 6A第21版新增加了对法兰在极端载荷下密封性能的验证试验要求，ISO 26344标准则对法兰垫片接触区的微泄漏检测限值进行了量化。佳宁锻造紧跟标准更新节奏，在内部质量体系中引入了泄漏率量化检测（氦检法，灵敏度达1×10⁻⁶ Pa·m³/s）以及全尺寸室温/高温密封试验台，能够模拟现场实际工况对法兰接头进行预漏率评估。这一技术储备不仅满足了国际项目投标的“零泄漏”技术门槛，也为国内用户降低运维阶段的无组织排放风险提供了明确的数据支撑。
深耕锻造领域多年，佳宁锻造已建立起一支涵盖材料工程、焊接工程、精密加工及无损检测的多学科技术团队。公司配置了多台800吨至5000吨液压锻造压力机、自动化连续式热处理炉群以及五轴联动数控加工中心，年产能达2万吨以上，能同时承接多品种、小批量和批量化的RF焊式平板法兰订单。在工艺创新方面，公司自主研发的“精密锻造+控温控冷”技术，通过锻造-热处理-精加工三大工序的无缝衔接，将法兰内孔的圆度误差控制在0.15mm以内，端面平行度达到0.08mm/m，显著降低了现场安装时垫片的偏心风险。
以一个实际案例为例：2025年，某沿海大型石化一体化项目需在不到四个月的工期内交付超过1200套RF焊式平板法兰，规格涵盖DN50至DN500，材质包括A105、F304、F316及F11，且要求所有产品均需通过100%晶间腐蚀试验与-40℃低温冲击试验。佳宁锻造通过优化锻造排产与模具切换方案，将单批次热处理周期压缩了30%，同时利用自主研发的线上质检平台实时共享每件法兰的尺寸检测数据、硬度分布信息及焊接参数，最终提前两周完成全部交货。经业主现场复验，法兰密封面平面度、螺栓孔跨距偏差等关键指标合格率均达到100%，配套装置的试压一次通过率超过99%。这一案例充分体现了佳宁锻造在复杂工况下的大批量、高精度交付能力。
面向未来，佳宁锻造持续加大在智能化制造与数字孪生技术上的投入，计划在2026年实现法兰锻造过程的全流程数据自动采集与分析，建立基于AI的焊接参数推荐模型。同时，公司致力于与设计院所、工程公司建立联合研发机制，针对深水、高温、高含硫等极端工况开发新一代RF焊式平板法兰产品，以更优的性价比和更短的交货周期服务于全球能源装备产业链。（咨询热线：176 9623 6479）
