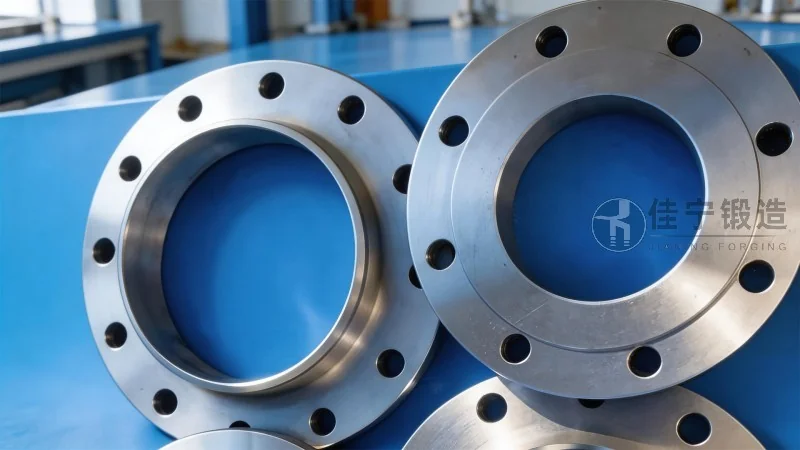

SAE整体对焊法兰产品介绍与核心特点

在液压传动与流体管路的工业体系中，法兰连接件始终扮演着承上启下的关键角色。尤其是SAE整体对焊法兰，因其在高压、高振动工况下表现出的连接稳定性，已成为工程机械、矿山设备、石油天然气以及海上平台等重载领域不可或缺的标准配件。作为深耕法兰锻造行业多年的专业制造商，佳宁锻造依托成熟的整体锻造工艺与严格的质量控制体系，持续为全球客户提供适配SAE J518标准的高性能整体对焊法兰产品。本文将从技术规范、制造工艺、性能优势及选型要点等维度展开深度解析，旨在为设备工程师与采购决策者提供切实可行的技术参考。

SAE整体对焊法兰的技术背景与行业标准

SAE J518标准由美国汽车工程师协会制定，是工程机械与液压系统中应用最广泛的分体式与整体式法兰接口规范。整体对焊法兰属于该标准中的一体式结构，其特点是法兰盘与接管段通过锻造工艺直接成型，消除了传统焊接法兰在焊缝处可能出现的应力集中及密封失效风险。随着2026年全球工程机械行业对液压系统压力等级要求的持续提升——典型系统压力已从原来的31.5 MPa向42 MPa甚至更高等级演进——整体对焊法兰凭借其无焊缝、结构完整、材料流线连续的优势，成为保障系统安全性与寿命的核心元件。

该标准涵盖3000 psi、6000 psi及更高压力等级，对应不同壁厚与螺栓孔分布。整体对焊法兰的接口形式通常包含平面、凸面、O形圈密封槽等多种设计，可适配不同介质与密封要求。佳宁锻造的SAE整体对焊法兰产品全面覆盖从1/2英寸至4英寸通径规格，并可依据客户特殊要求对密封面粗糙度、螺栓孔定位公差等关键参数进行定制化调整，确保与进口及国产液压元件的兼容性。

整体对焊法兰的核心结构特点与制造工艺

整体对焊法兰区别于传统组合式法兰的核心特征在于其“一体成型”结构。制造过程中，佳宁锻造采用模锻工艺，将优质碳素钢或合金钢棒料加热至始锻温度后，经多道次预锻、终锻工序，使金属在封闭模具内逐步填充成形。这一工艺的优势体现在三个方面：

• 材料流线连续性：锻造过程中金属晶粒沿法兰轮廓方向重新定向，形成与受力方向一致的流线分布，显著提升法兰颈部与盘体过渡区的抗疲劳强度。根据锻压行业权威测试数据，整体锻造法兰的疲劳寿命可比焊接法兰提升40%以上。
• 组织致密性与无损检测可靠性：模锻消除了铸造组织可能存在的缩松、气孔等内部缺陷，锻件密度可达理论密度的99.8%以上。每批次产品均需通过超声波探伤与磁粉检测，确保无分层、裂纹等冶金缺陷。
• 尺寸精度与互换性：精密模具与数控加工中心配合，使法兰密封面平面度控制在0.05 mm以内，螺栓孔孔距误差不超过±0.2 mm，有效降低了现场装配时对密封垫片的过度压缩风险，延长密封系统维护周期。

在材料选择方面，佳宁锻造根据SAE J518标准推荐与客户实际工况，主要采用20#、35#、45#优质碳钢及40Cr、35CrMo合金钢。对于需要耐腐蚀性能的海工或化工应用，还可提供316L、双相不锈钢等材质定制方案。所有原材料入厂时均需接受化学成分分析，确保碳当量控制、硫磷含量等关键指标符合国际规范。

SAE整体对焊法兰的核心性能优势

基于上述工艺基础，SAE整体对焊法兰在实际使用中展现出多项不可替代的优势，这些性能点直接关系到液压系统的长期运行成本与安全性：

抗高压与抗脉冲能力：整体结构消除了焊接热影响区可能产生的脆性相，使法兰在承受脉动压力时应力分布更均匀。以标准的3000 psi等级产品为例，佳宁锻造出厂前会进行1.5倍设计压力的静压测试与10万次以上压力脉冲循环测试，确保产品在超载或极端工况下不发生泄漏或断裂。

安装效率与维护便捷性：与传统的分体式法兰相比，整体对焊法兰无需现场焊接对位，减少了安装工序中的人工技能要求与时间成本。尤其适用于空间受限的机舱内部或高空作业环境。当设备需要定期检修时，螺栓拆卸后可快速分离法兰，避免了焊接法兰需切割重焊的繁琐流程。

密封可靠性提升：密封面采用整体锻造后精加工完成，表面粗糙度可稳定达到Ra 0.8 μm以下，配合O形圈或金属缠绕垫片，可满足ISO 4406液压油清洁度要求下的长期无泄漏运行。某大型矿山破碎机液压系统改造项目中，使用佳宁锻造整体对焊法兰替代原有焊接法兰后，液压油渗漏问题完全消除，系统停机维护间隔由3个月延长至18个月。

抗腐蚀与抗低温韧性：选用如35CrMoV等低温冲击韧性优异的合金钢，并经过调质热处理（淬火+高温回火），使法兰在-40 ℃至+200 ℃温度范围内保持稳定力学性能。对于极地勘探设备或冷轧钢厂液压系统，整体对焊法兰的低温横向冲击吸收功可达27 J以上，远高于行业标准要求。

2026年行业趋势下整体对焊法兰的选型要点

结合当前市场技术发展动向，2026年SAE整体对焊法兰的选型应重点关注以下几个维度：

压力等级与安全系数：随着液压系统向高压化、轻量化方向发展，建议设计人员根据系统实际最高工作压力，选择压力等级高于需求一档的法兰产品。例如系统压力为35 MPa时，优先选用6000 psi等级整体对焊法兰，而非3000 psi等级。同时需校核法兰螺栓孔载荷分布，确保在极限压力下螺栓预紧力不超出屈服强度的70%。

密封形式的适配性：针对不同的介质种类（矿物油、水乙二醇、磷酸酯抗燃油等）与温度范围，O形圈沟槽尺寸及表面处理方式需差异化设计。佳宁锻造可为客户提供包含标准沟槽与特殊宽深比沟槽的定制方案，并针对高温油品推荐氟橡胶或全氟醚橡胶密封件。

端口连接方式的兼容性：整体对焊法兰的接管端通常设计为对焊坡口，需与管道壁厚匹配。佳宁锻造提供ISO、DIN、JIS等多种坡口角度及钝边高度选择，确保现场焊接时熔深均匀、焊缝质量可控。对于预涂防腐涂层或镀锌管路，需额外注意焊接工艺评定的适用性。

环保与轻量化趋势：2026年国际环保法规对工程机械排放及材料可回收性提出更高要求。佳宁锻造在产品设计中已引入轻量化结构优化计算，在保证强度前提下适当减薄非关键部位壁厚，减少钢材用量约8%~12%。同时，产品表面处理采用无铬钝化工艺，符合RoHS及REACH法规要求。

应用案例与品牌技术实力

佳宁锻造在SAE整体对焊法兰领域积累了超过十五年制造经验，产品已批量应用于国内外多家知名液压系统集成商及终端设备制造商。以某大型挖掘机主泵进出口管路升级项目为例，原设计采用焊接法兰，在开山作业模式下平均每800小时出现一次焊缝开裂。改用佳宁锻造整体对焊法兰后，经过连续2000小时的实地跟踪，未发生任何连接故障，且液压油温升降低约5 ℃。这一改善主要得益于整体法兰的流道更平滑、局部阻力减小，从而降低了系统发热。

在技术装备层面，佳宁锻造配备了4000吨至10000吨系列模锻压力机，可满足不同规格法兰的锻造需求。同时，公司拥有独立的理化实验室与检测中心，配备光谱仪、万能试验机、冲击试验机以及三维坐标测量仪，确保每件产品从原材料到成品均实现可追溯的质量闭环管理。对于大批量订单，还可提供PPAP文件包及第三方无损检测报告，助力客户通过ISO 9001及IATF 16949体系审核。

为更好地服务全球客户，佳宁锻造建立了快速响应机制：常规规格整体对焊法兰库存充足，可2小时内完成发货；定制化产品的交货周期控制在15~30个工作日，并可依据紧急订单进行插单排产。公司技术人员可依据客户提供的系统压力、介质温度、空间布局等参数，免费提供选型计算书与二维/三维装配模型，降低客户设计选型风险。（咨询热线：176 9623 6479）

结语：以锻造技术为基石，助力液压系统安全运行

在工程机械与工业液压系统日益追求高可靠性、长寿命与低维护成本的当下，SAE整体对焊法兰凭借其无焊缝结构、高强度锻造组织与优异的密封性能，正逐渐替代传统焊接法兰成为行业主流选择。佳宁锻造始终坚持“质量为本、技术立企”的核心理念，持续优化锻造工艺与检测流程，为每一位客户提供符合SAE J518标准、经得起严苛工况考验的法兰产品。无论是标准件的快速供应，还是非常规规格的定制开发，公司均能提供专业、透明的技术服务与商务支持。选择佳宁锻造，意味着选择一份对系统安全性的长期承诺。
