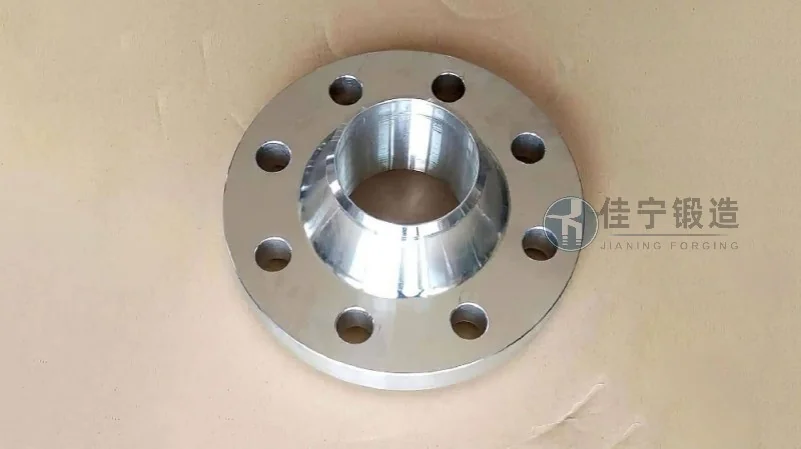

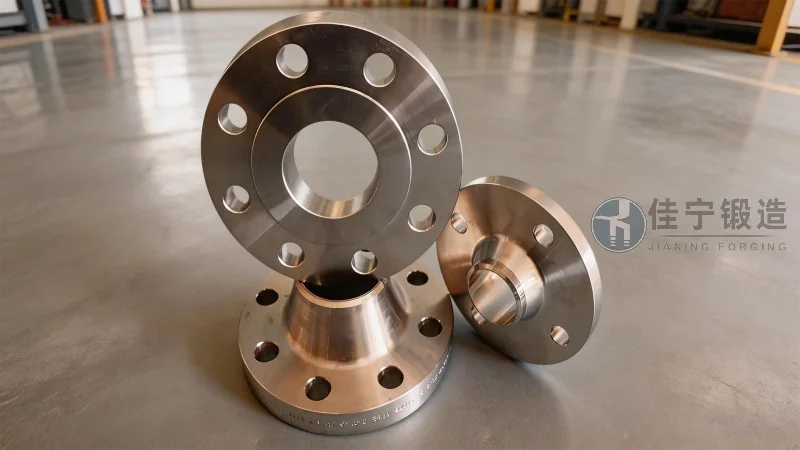

环板式对焊法兰锻件产品介绍与优势

在重型机械、石油化工、海洋工程及新能源装备领域，管道连接件的可靠性与耐久性直接关系到整个系统的安全运行与使用寿命。作为管道系统中最关键的承力部件之一，法兰锻件的选型与质量把控一直是工程设计人员与采购部门关注的焦点。近年来，随着全球能源结构调整与工业生产标准升级，市场对于高强度、高密封性、长寿命法兰产品的需求持续攀升。在这一背景下，环板式对焊法兰锻件凭借其独特的结构设计与优异的力学性能，正逐步成为行业内的主流选择。本文将从产品结构特点、制造工艺、性能优势、应用场景及选型要点等多个维度，系统阐述环板式对焊法兰锻件的核心技术价值，并结合佳宁锻造多年积累的制造经验与工程实例，为读者提供一份具有实践参考意义的技术资料。

环板式对焊法兰锻件的结构设计与技术原理

环板式对焊法兰锻件是一种采用整体锻造成型工艺制造的法兰产品，其核心结构由环形板体与颈部对接焊接端面构成。与传统平板法兰或带颈平焊法兰相比，环板式设计在应力分布、密封性能及抗疲劳能力方面展现出显著优势。从受力分析角度来看，环形板体与管道对接焊缝区域采用平滑过渡的几何轮廓，有效避免了直角连接带来的应力集中现象。根据有限元分析数据，在相同压力等级条件下，环板式对焊法兰的峰值应力可较传统结构降低20%至30%，这直接转化为更高的许用工作压力与更低的失效概率。

从制造工艺角度，环板式对焊法兰锻件通常采用自由锻或模锻工艺完成毛坯成型。佳宁锻造在实际生产中，依据产品规格与批量大小灵活选择锻造方式。对于公称直径DN300以下的中小型规格，多采用精密模锻，通过闭式模具一次成型，使金属流线沿法兰轮廓连续分布，大幅提升产品整体强度。对于大型或超大型规格，则采用自由锻加胎膜锻造的组合工艺，先通过压机进行镦粗、拔长等基础工序，再借助专用胎膜对法兰颈部与密封面进行精密整形。这种工艺路线既保证了金属组织的致密性，又能适应不同尺寸规格的灵活生产需求。

材料选择与热处理工艺对产品性能的影响

环板式对焊法兰锻件的性能表现高度依赖于原材料质量与后续热处理工艺的匹配度。目前行业内常用的材料包括碳钢（如20#、Q345R）、合金钢（如16Mn、15CrMo）以及不锈钢（如304、316L）等，具体选择需综合考虑工作温度、介质腐蚀性及压力等级。例如，在高温高压蒸汽管道中，15CrMo材料因其良好的高温持久强度与抗氧化性能，成为标准推荐；而在含硫化物或氯离子的化工环境中，316L不锈钢则能有效避免晶间腐蚀风险。

热处理环节是决定法兰锻件最终力学性能的关键工序。佳宁锻造在热处理车间配备了智能温控炉与淬火槽系统，能够精确控制加热速率、保温时间与冷却速度。以常用材料16Mn为例，经过正火加回火处理后，其屈服强度可稳定在325MPa以上，延伸率不低于22%，同时产品硬度分布均匀，避免了因局部马氏体组织导致的脆性断裂隐患。对于合金钢材料，调质处理（淬火+高温回火）则更为常见，通过优化回火温度与时间参数，可在获得高强度的同时保留足够的韧性储备。值得关注的是，针对深海油气开采或极寒地区工程的特殊需求，佳宁锻造开发了专用的低温韧性热处理工艺，使产品在-46℃环境下仍能保持KV2≥40J的冲击吸收功，完全符合ASTM A350 LF2等国际标准要求。

环板式对焊法兰锻件的核心优势分析

• 密封可靠性显著提升：环板式结构采用整体锻造密封面，避免了焊接变形导致的密封面不平整问题。在配合金属缠绕垫片或八角垫使用时，其密封比压均匀，泄漏率可控制在10⁻⁶Pa·m³/s量级，满足API 6FA等严苛防火防爆标准。佳宁锻造在实际生产中对每批次产品均进行水压试验与气密性检测，确保出厂产品密封性能达到或超过设计指标。
• 抗疲劳寿命大幅延长：由于环板式对焊法兰的颈部与板体形成连续过渡，在周期性载荷作用下，其疲劳寿命较传统平焊法兰提高约50%至80%。这一特性在压缩机进出口管道、往复泵管线等振动工况中尤为突出。某石化企业将环板式对焊法兰应用于乙烯装置的关键压缩机系统后，设备检修周期由原来的18个月延长至36个月，大幅度降低了运维成本。
• 安装便捷性与适配性：环板式设计简化了现场安装流程，无需对法兰颈部进行二次坡口加工，直接与管道对口焊接即可。同时，其标准化的对焊端尺寸可兼容多种壁厚管道，减少了备料与库存压力。佳宁锻造提供的产品均附带详细的焊接工艺指导书，涵盖预热温度、焊条选型及焊后热处理参数，帮助施工团队快速实现高质量焊接。
• 经济性综合考量：尽管环板式对焊法兰的单件制造成本略高于普通平焊法兰，但从全生命周期成本来看，其因低泄漏率、长检修间隔带来的综合经济效益十分显著。尤其是在高附加值介质（如高温高压蒸汽、有毒化学品）的输送系统中，单次泄漏事故可能造成的停产损失与安全风险远高于法兰本体的采购差价。

行业标准与质量管控体系

环板式对焊法兰锻件的制造与验收需严格遵循国内外主要标准体系。国内常用标准包括GB/T 9128.1-2018《钢制对焊法兰》、NB/T 47020-2012《压力容器用钢制锻件》等；国际方面则需符合ASME B16.5、ASME B16.47、EN 1092-1等规范要求。不同标准对法兰的尺寸公差、材料化学成分、力学性能及无损检测方法均有明确界定。佳宁锻造建立了一套完整的质量管控流程，从原材料入厂复验开始，每批次钢材均需进行光谱分析、力学拉伸与冲击试验，确保符合订单要求。锻造完成后，产品依次经历外观检查、尺寸测量、硬度检测、超声波及磁粉探伤等环节。其中，超声波探伤采用直探头与斜探头双通道扫描，可有效检出Φ0.5mm以上的内部缺陷，灵敏度达到NB/T 47013.3的Ⅰ级要求。

在第三方检测方面，佳宁锻造已取得ISO 9001质量管理体系认证、特种设备制造许可证（压力管道元件）以及欧盟CE认证，产品可同时满足国内与海外市场的准入条件。2025年，公司进一步引入了数字化质量追溯系统，每件产品均喷涂二维码标识，客户通过扫描即可查询完整的制造档案，包括原材料炉号、热处理曲线、探伤报告及检验人员信息，真正实现了从钢锭到成品的全过程透明化管控。

应用场景与典型案例

环板式对焊法兰锻件在多个行业领域已获得广泛应用。在石油化工领域，其常用于加氢反应器进出口管道、催化裂化装置的高温高压管线及储罐进出口连接处。以某炼化一体化项目为例，该项目需在550℃、5.0MPa工况下运行，原设计采用带颈对焊法兰，但在运行一年后出现密封面微量渗漏。佳宁锻造根据工况特点推荐了环板式对焊法兰，并采用15CrMo材料配合特殊热处理工艺，成功解决了高温蠕变导致的密封失效问题，截至目前已安全运行超过四万小时。

在海洋工程领域，海上平台对法兰的耐腐蚀性与抗洪流冲击能力有较高要求。环板式对焊法兰的流线型结构减少了海水冲刷时的局部湍流，配合316L不锈钢或双相不锈钢材质，在南海某深水气田项目中表现优异。佳宁锻造为该项目提供的DN500环板式对焊法兰，通过了苛刻的1.5倍设计压力的静水压试验与5000次循环疲劳测试，获得了业主方的高度认可。

在新能源领域，随着氢能产业的快速发展，高压储氢管道系统对法兰的密封安全提出了全新挑战。环板式对焊法兰凭借其优异的抗氢脆性能与密封可靠性，开始在加氢站、氢能储运装备中逐步渗透。佳宁锻造已与多家氢能企业建立合作，开发了适用于70MPa级高压氢气的专用法兰锻件，选用Inconel 625或316L改型材料，并针对氢环境进行了慢应变速率拉伸测试（SSRT），验证了产品的安全裕度。

选型指导与采购建议

在工程设计中正确选用环板式对焊法兰锻件，需综合评估以下关键参数：设计压力与温度、管道公称直径与壁厚、介质腐蚀性、连接密封形式及环境载荷条件。建议用户在选择时参照行业标准确定法兰的压力等级（Class 150至Class 2500，或PN 10至PN 400系列），并核实产品在极限工况下的许用应力值。对于温度超过400℃或涉及压力波动的场景，推荐优先选用环板式对焊法兰，其疲劳寿命优势将带来显著回报。

在实际采购环节，建议重点关注供应商的锻件制造能力与质量追溯体系。佳宁锻造拥有从原材料检测到成品出货的全链条服务能力，可提供定制化设计、材料替代方案及紧急交付支持。如需进一步了解产品技术参数、获取选型手册或探讨具体项目的法兰选型方案，欢迎随时联系技术团队获取专业建议。

（咨询热线：176 9623 6479）

未来趋势与可持续发展

展望2026年及更长远时期，环板式对焊法兰锻件行业正朝着轻量化、智能化与绿色制造的方向持续演进。一方面，随着计算机辅助工程（CAE）技术的普及，企业已能够通过拓扑优化与仿真分析进一步减薄法兰板体厚度，在不降低安全裕度的前提下降低材料用量，实现节能减排目标。另一方面，数字化技术正在改变传统制造模式，佳宁锻造已启动智能车间改造项目，通过在压机、热处理炉等关键设备上加装传感器，实时采集工艺数据，结合机器学习算法预测工件变形趋势，从而在锻造过程中动态调整工艺参数，显著降低了废品率与能耗。

在材料领域，新型纳米强化钢与耐高温陶瓷涂层技术的发展，有望进一步提升法兰锻件在超高温（≥700℃）或强腐蚀环境下的使用性能。同时，行业标准体系也在持续完善中，ISO 7005系列标准的更新将为环板式对焊法兰的无损检测、尺寸公差及订货规范提供更清晰的指引。对于行业从业者而言，紧跟技术前沿、深耕产品质量，将是应对市场变革的关键所在。佳宁锻造将继续以“可靠连接、安全运行”为核心理念，与客户携手推动环板式对焊法兰锻件技术的持续进步，为全球工业装备的高效、安全运行贡献力量。
