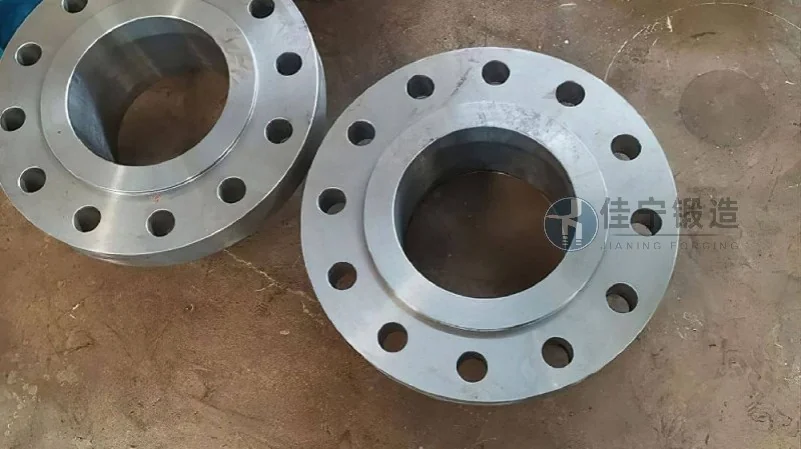

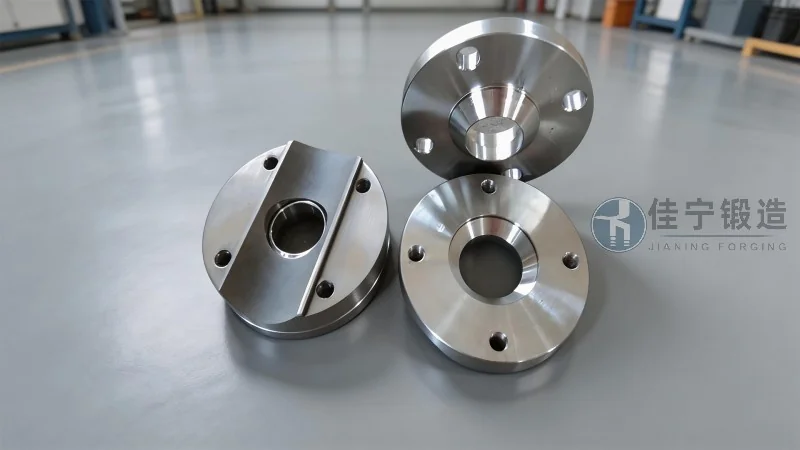

DN850法兰概述与核心特点

在石油化工、天然气输送、海洋工程以及核电能源等重大工业领域，法兰连接一直是管道系统中最为关键的密封与承载结构。而DN850法兰，作为大口径法兰中的代表性规格，在长距离高压管线、大型储罐进出口以及重型设备接口中承担着不可替代的作用。与常规小口径法兰相比，DN850法兰的制造难度、材料要求、密封性能标准都显著提升，其设计、选型与采购过程需要更专业的知识储备。本文将从DN850法兰的结构特点、材料选用、制造工艺、行业标准及实际应用场景等维度，系统梳理这一核心部件的技术要点，并结合当前市场需求与未来发展趋势，帮助工程采购人员和设计人员建立全面、准确的认识。

DN850法兰的公称通径为850毫米，属于大口径法兰范畴。在国内常用标准体系中，DN850通常对应HG/T 20592-2009（欧洲体系）或GB/T 9115-2010（平焊、对焊法兰）中的非优先选用规格，但在特定工程项目中需求量稳定增长。随着2026年国内“十四五”能源管网后续工程、沿海LNG接收站扩建以及深海油气田开发项目的持续推进，大口径法兰尤其是DN800至DN1000规格的采购量预计将迎来新一轮上升周期。根据行业公开数据，2025至2026年国内大口径法兰市场规模年复合增长率约为8.3%，其中DN850法兰在高压输气、化工装置改造等细分场景中的使用频率明显提高。

DN850法兰的常见结构类型与适用场景

DN850法兰根据其连接方式和密封面形式，主要分为板式平焊法兰、带颈平焊法兰、带颈对焊法兰以及整体法兰等几种类型。板式平焊法兰结构简单、成本较低，适用于压力等级较低的常温介质管道，例如水处理系统的循环水管路。但在DN850这样的大口径条件下，板式平焊法兰的刚度不足，容易在安装或温度变化时产生翘曲变形，因此目前工程设计中更倾向于采用带颈对焊法兰。带颈对焊法兰通过长颈与管道对接焊接，能够有效分散应力集中，适用于PN16以上压力等级及高温工况（例如350℃以下的蒸汽或热油管线）。

密封面形式的选择同样影响DN850法兰的使用效果。常用的密封面有突面（RF）、全平面（FF）、凹凸面（MFM）以及榫槽面（TG）四种。对于DN850口径，RF面应用最广，因其加工便捷且适配多种垫片（如缠绕垫、金属环垫）。但在易燃易爆介质（如氢气、天然气）或强腐蚀性环境（如含硫原油管线）中，建议采用凹凸面或榫槽面以增强密封可靠性。此外，在需要频繁拆卸检修的管段，DN850法兰还可配置带有导向锥的活套法兰，便于对中安装。

DN850法兰的核心技术参数与选型依据

设计选用DN850法兰时，必须明确以下几个关键技术参数：公称压力、材料牌号、温度范围及密封面粗糙度。公称压力通常由PN6至PN40不等，更高压力等级（如PN63、PN100）对应的法兰壁厚和螺栓规格需经过计算校核。以PN16的DN850带颈对焊法兰为例，其颈部高度通常为30～35mm，法兰外径约为1115～1160mm（不同标准略有差异），螺栓孔中心圆直径约为1070mm，螺栓孔数量一般为28～32个。

材料方面，碳钢（如Q235B、20#、16Mn）法兰适用于普通水、油及气体介质；合金钢（如15CrMo、12Cr1MoV）用于高温高压工况；不锈钢（如304、316L、2205双相不锈钢）则被广泛用于化工、海洋及食品医药行业。值得注意的是，2026年国内对大型法兰材料提出了更严格的低温冲击韧性要求，尤其是北方冬季施工的天然气管道，要求材料在-20℃乃至-46℃下仍保持良好韧性。金属材料供应商在出具质保书时，必须附带低温冲击试验报告，否则将无法通过工程验收。

此外，密封面粗糙度直接影响法兰的预紧效果。DN850法兰的突面粗糙度通常要求Ra≤3.2μm，若采用金属缠绕垫或齿形组合垫，则粗糙度需控制在Ra≤1.6μm。密封面不得有径向划痕、凹坑或氧化皮等缺陷。这些细节在采购环节容易忽视，但往往是投产后发生泄漏的根本原因。

DN850法兰的制造工艺与质量控制要点

大口径法兰的制造主要采用锻造工艺，少数非标或低压场合可采用中板卷制焊接。锻造法兰在金属流线连续性、致密度及力学性能方面具有明显优势。DN850法兰的锻造流程通常包括：钢锭检验→加热→自由锻或模锻→切边→热处理（正火/回火/调质）→粗加工→精加工→无损检测→表面处理。锻造比须满足设计要求（一般不小于3:1），以确保芯部组织均匀。热处理环节尤其关键：碳钢法兰的正火温度一般控制在880～920℃，保温时间根据截面厚度确定，随后空冷；合金钢法兰则需进行调质处理（淬火+高温回火），以获得综合力学性能。

质量控制方面，DN850法兰需逐件进行超声波探伤（UT），按NB/T 47013.3-2015标准执行Ⅰ级或Ⅱ级合格。密封面需进行磁粉探伤（MT）或渗透探伤（PT）。此外，由于法兰与管道焊接后还需进行整体压力试验，因此法兰的端面垂直度、螺栓孔跨距公差以及颈部过渡段圆角尺寸都应严格控制在标准范围内。优秀的制造商会在精加工后对每个法兰进行三维尺寸扫描，将实测数据与CAD模型比对，确保一次性装配成功。佳宁锻造在DN850法兰生产过程中，执行更严格的内部公差：螺栓孔跨距偏差不超过±0.5mm，密封面平面度控制在0.10mm以内，远超行业通用要求。

DN850法兰在重点工程中的应用分析

在实际工程中，DN850法兰的典型应用案例包括：某沿海LNG接收站配套二期增压机出口管线（压力等级PN25，介质为-162℃液化天然气），使用304L不锈钢带颈对焊法兰，密封面采用凹凸面配合低温柔性石墨缠绕垫，投产两年内未出现一次泄漏。又如某内陆长输原油管道改扩建项目，其加热站出口温度达180℃，采用15CrMo材质的DN850法兰，并配合金属齿形垫，有效解决了高温下垫片蠕变带来的螺栓预紧力衰减问题。

值得注意的是，大型法兰的安装扭矩控制是现场管理的重点。DN850法兰的螺栓规格通常为M36～M48，预紧扭矩根据螺栓材料和法兰压力等级而定。不正确的预紧顺序或扭矩不均匀会导致法兰偏转、垫片压溃。施工前应使用扭矩扳手或液压扳手分三至四次对称拧紧，最终扭矩值需锁定在理论值的±10%范围内。此外，对于高温管道，建议在正常运行24小时后进行二次热紧，以补偿螺栓的热膨胀和松弛效应。

行业标准与选型误区规避

DN850法兰可参照的国内外标准主要有：GB/T 9115-2010《钢制管法兰》、HG/T 20592-2009《钢制管法兰（欧洲体系）》、SH/T 3406-2013《石油化工钢制管法兰》、ASME B16.5以及EN 1092-1等。其中HG标准在国内化工及石化行业应用最广，而ASME标准多用于引进装置或出口项目。采购时容易出现以下误区：一是忽略标准版本差异，例如HG/T 20592-2009中PN系列与Class系列的尺寸不能混用；二是混淆法兰公称压力与管道设计压力的关系，实际上法兰的允许工作压力随温度升高而下降，需参考标准中的压力-温度等级表；三是片面追求高强度螺栓而忽略与法兰材料硬度匹配，可能导致螺栓过强而压伤法兰密封面。

针对上述问题，建议工程单位在技术协议中明确注明法兰执行的标准代号、压力等级、材料牌号、密封面形式及无损检测要求。同时要求制造商提供原材料化学成分报告、力学性能报告、热处理曲线记录及无损检测报告。有条件的情况下，可派员驻厂监造或委托第三方进行过程检验。佳宁锻造作为拥有多年大口径法兰生产经验的企业，累计为国内多家石化集团及工程公司交付了超过6000套DN800～DN1000规格法兰，其中DN850法兰的年均出货量稳定在800～1200件，产品出厂合格率达99.8%以上。公司配备有15000吨大型锻造压机及多台数控立车、龙门铣床等精加工设备，可同时满足碳钢、合金钢及各类不锈钢法兰的批量定制需求。

2026年大口径法兰技术趋势与市场展望

展望2026年，大口径法兰行业正朝着轻量化、高强度、长寿命的方向发展。新型高强钢（如Q370R、07MnNiMoDR）在DN850法兰上的应用逐步增多，可在不增加壁厚的前提下提升承压能力，从而节省材料成本和焊接工作量。此外，抗氢致开裂（HIC）和抗硫化物应力腐蚀开裂（SSCC）的特殊钢材在含硫油气项目中的需求持续增长。数字化方面，部分领先企业开始为每个法兰制作唯一识别的二维码标签，扫码即可获取材质、热处理曲线、无损检测图像等全生命周期数据，极大方便了业主的后期运维管理。

从市场格局来看，国内大口径法兰的生产能力已经能够满足绝大部分国内需求，但高端耐低温、耐腐蚀法兰仍需依赖少数有技术积累的厂商。未来三年，随着“一带一路”沿线国家能源基础设施投资增加，DN850法兰的出口市场也值得关注。不过出口法兰需按目标国标准进行设计认证，例如欧盟CE认证或俄罗斯GOST认证等。

综合来看，DN850法兰虽然只是管道系统中的一个元件，但其设计、选材、制造与安装涉及的环节非常复杂。采购方在前期多投入精力进行技术把关，往往能在后续长达20至30年的运行周期中避免大量维修成本和非计划停工损失。佳宁锻造（咨询热线：176 9623 6479）始终坚持以技术为本，针对DN850法兰提供从材料选用、锻造工艺、精加工到表面防腐的全套解决方案。无论是紧急抢修所需的非标法兰，还是批量供应的标准产品，均可根据客户工况提供定制化设计与生产服务。用扎实的数据和严格的品控，确保每一片法兰在管线中可靠服役。

随着行业标准不断提升与工程项目日趋严苛，只有坚持对材料、工艺和质量的一丝不苟，才能真正让DN850法兰成为管道安全的基石。希望本文能够帮助广大工程技术人员和采购决策者更系统地梳理这一核心部件的要点，为实际项目的高效推进提供有价值的参考。
