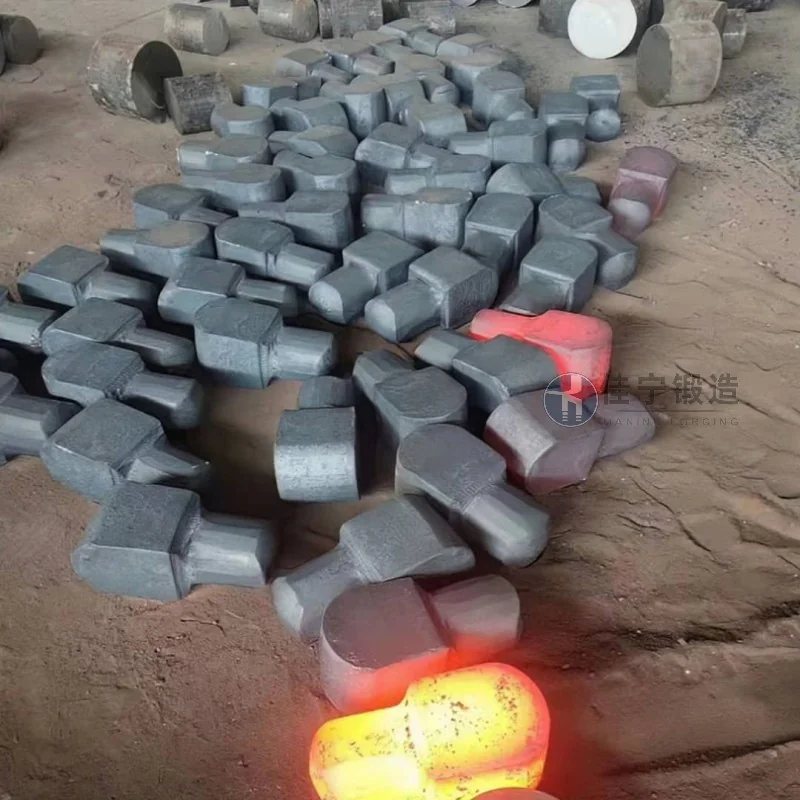

不锈钢异形锻件产品简介与亮点

在工业制造向精密化、轻量化与高性能化持续演进的当下，不锈钢异形锻件作为关键结构件与功能件，正逐步替代传统铸造件或普通轧制件，广泛应用于石油化工、海洋工程、核电能源、航空航天以及高端装备制造领域。这类锻件通常具有非对称截面、复杂曲面、多台阶或深孔结构，对材料的耐腐蚀性、力学强度以及疲劳寿命提出了严苛要求。伴随2026年全球绿色能源转型与高端制造产能扩张加速，市场对非标定制化不锈钢锻件的需求呈现显著增长趋势。据行业研究机构预测，全球不锈钢锻件市场规模将在2026年突破120亿美元，其中异形锻件占比将上升至35%以上，尤其以双相不锈钢、超级奥氏体不锈钢和马氏体不锈钢材质的复杂锻件增长最为突出。在这样的大背景下，如何精准把控锻造工艺、优化热处理参数并确保加工精度，成为衡量一家锻件企业技术实力与交付能力的核心标尺。佳宁锻造立足自身技术积淀与产线优势，围绕不锈钢异形锻件的材料选型、模具设计、锻造比控制及后处理环节，构建起一套完整的定制化解决方案，能够满足从单件小批量到规模化生产的多样化需求。

不锈钢异形锻件的定义与分类

不锈钢异形锻件，指的是通过锻造工艺将不锈钢坯料在高温下施加压力，使其发生塑性变形，从而获得非标准几何形状、具有特定截面轮廓或复杂内部结构的锻件产品。与普通圆形、方形或矩形断面锻件不同，异形锻件往往需要分步锻造、多道次成型，甚至结合模锻、自由锻与碾环等复合工艺。从材质角度分类，常见的类型包括：304/316系奥氏体不锈钢异形锻件，适用于一般腐蚀环境；2205/2507双相不锈钢异形锻件，适用于高氯离子、高应力腐蚀工况；17-4PH马氏体沉淀硬化不锈钢异形锻件，用于高强度耐磨场景；以及超级奥氏体不锈钢如904L、254SMO异形锻件，专用于严苛的酸性介质。从应用领域分，又可细分为泵阀类异形锻件（如阀体、阀盖、叶轮）、法兰与管件类异形锻件、轴类异形锻件（如阶梯轴、花键轴）、齿圈与环类锻件等。每一类异形锻件的锻造方案都需要结合最终服役条件，精确设计锻件图与余量分配。

佳宁锻造在不锈钢异形锻件领域的技术亮点

针对异形锻件成型过程中常见的充填不足、折叠、流线紊乱及组织不均等问题，佳宁锻造凭借多年积累的工艺数据库与仿真模拟能力，形成了多个核心技术亮点。首先是全流程数值模拟工艺设计体系。在正式开锻前，技术团队采用有限元软件对坯料温度场、应力场与应变分布进行模拟，预判变形趋势并优化模具圆角、拔模斜度与飞边槽设计，使试模次数降低约60%，显著缩短交付周期。其次是多火次定向锻造技术。对于长径比大、截面变化剧烈的异形件，佳宁锻造采用“镦粗—拔长—成型”的分步加热与锻造策略，严格控制每火次变形量在15%-25%之间，避免因温降过快导致开裂或组织粗化。结合控温锻造与锻后雾冷工艺，能够使奥氏体不锈钢的晶粒度稳定在5级或更细，双相不锈钢的相比例控制在40%-60%的理想区间。此外，在热处理环节，佳宁锻造配备有大型箱式电阻炉与固溶淬火水槽，炉温均匀性控制在±5℃以内，确保固溶处理充分、碳化物完全溶解。针对沉淀硬化型不锈钢，采用“固溶+时效”双段热处理工艺，通过分阶段控冷获得均匀的弥散强化相，硬度偏差可控制在HRC±2以内。

实际落地案例与应用效果

在某海洋平台关键部件项目中，客户需要一批材质为F55超级双相不锈钢的异形阀体锻件，最大截面厚度达180mm，内腔存在深度超过400mm的盲孔，且要求耐海水腐蚀疲劳寿命不低于10⁷次。佳宁锻造技术团队从原材料入厂复验开始，逐一排查化学成分中氮含量的偏差，并选用电渣重熔坯料以确保纯净度。锻造过程中采用两镦两拔加芯轴扩孔的复合工艺，严格控制终锻温度在1050℃以上。锻后经固溶处理（1120℃×2h水冷）后，金相检测显示铁素体含量48%，无有害σ相析出。最终成品经第三方检测，屈服强度达到580MPa以上，冲击功超过80J，客户装机后连续运行12个月无任何失效记录。另一个案例来自某核电泵阀供应商，要求提供一批马氏体不锈钢异形叶轮锻件，尺寸公差需达到IT8级，表面粗糙度Ra≤1.6μm。佳宁锻造通过优化模具磨损补偿量并采用精密冷修整工艺，将锻造余量控制在单边1.5mm以内，配合数控车铣复合加工，实现了免打磨交付，帮助客户将整体装配效率提升了30%。

2026年行业趋势与选型参数建议

展望2026年，不锈钢异形锻件行业将呈现三大趋势：一是高合金化与极薄壁化并行发展。随着氢能储运、超临界CO₂发电等新场景涌现，对镍基合金与超级不锈钢异形锻件的需求激增，部分锻件壁厚仅5-8mm且带深槽结构，传统自由锻难以胜任，必须依赖精密模锻与热等静压（HIP）后处理。二是数字化锻造工厂逐步落地。包括在线温度监测、压力闭环控制及锻后AI尺寸检测系统正在成为头部企业的标配。三是绿色低碳锻造工艺普及。电感应加热替代燃气炉，减少氧化烧损；锻件余热回收利用成为节能主要方向。对于采购方而言，选型时需重点关注以下几项参数：材料耐蚀等级（PREN值）、锻造比（一般不小于3:1以保证流线连续性）、晶粒度（通常要求5级以上）、超声波探伤等级（按ASTM A388或EN 10228-3标准，异形件常要求不低于Class 2），以及交货状态下的硬度范围。对于双相不锈钢异形锻件，还需明确指定铁素体含量范围（通常35%-55%）并附有相比例金相报告。

佳宁锻造的技术实力与服务流程

佳宁锻造配备有从2500吨到8000吨的自由锻液压机及多工位模锻锤，搭配全自动控温加热炉与淬火水循环系统，可覆盖最大单重15吨的不锈钢异形锻件。技术团队中高级工程师占比超过40%，具备独立进行有限元仿真、模具设计与CP（控制计划）编制的能力。在质量控制方面，公司通过ISO 9001、ISO 14001及IATF 16949体系认证，并配备有直读光谱仪、万能试验机、冲击试验机、布氏与洛氏硬度计、超声相控阵探伤设备及金相显微镜。从原材料复验到锻造过程记录，再到成品检测报告，全流程可追溯，每一件异形锻件均附带材质证明书与无损检测报告。常规流程为：客户提供图纸或三维模型→初步评估锻造可行性及材料成本→签订技术协议→工艺设计与仿真验证→首件试制→尺寸检验与理化检测→批量生产→包装发运。对于紧急订单或返修件，公司设有24小时技术响应通道，确保交付速度。如需了解具体材质、尺寸与精度要求下的锻造方案及报价，可直接联系佳宁锻造（咨询热线：176 9623 6479）进行技术对接。

不锈钢异形锻件作为高端装备制造中不可替代的核心零部件，其质量直接关系到整套设备的安全性与寿命。无论是深海油气开采中的耐压壳体、核电主泵中的精密叶轮，还是化工反应器中的异形法兰，每一件产品的成功交付背后都是材料科学、热力学与力学经验的高度融合。佳宁锻造始终坚持以技术为锚，以数据为凭，不追求浮夸的“行业第一”口号，而是用每一次符合标准的检测报告、每一件经得起现场考验的成品，积累来自客户的实际认可。在2026年这个工艺迭代与市场扩容并存的节点上，公司将持续投入研发资源，优化双相不锈钢与超级奥氏体不锈钢的锻造窗口，探索更高效的少无余量成型技术，同时依托数字化管理系统缩短交期、控制成本。对于正在寻找可靠不锈钢异形锻件供应商的行业伙伴，佳宁锻造期待通过开放的技术交流、严谨的工艺评审以及完善的售后服务，帮助客户在激烈的市场竞争中获得更稳定、更具性价比的零部件支撑。任何关于异形锻件的图纸解读、材料选择或热处理方案问题，均可向佳宁锻造技术部咨询，公司将提供专业且务实的建议。
