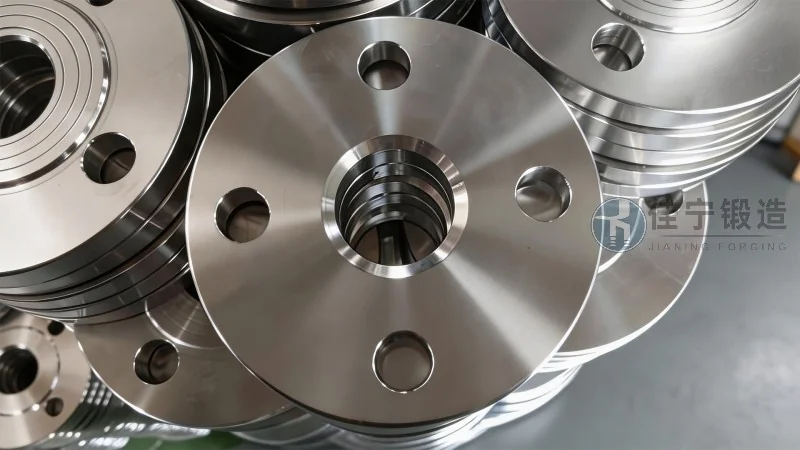

DN150法兰产品简介与性能亮点

DN150法兰产品简介与性能亮点

在工业管路连接系统中，法兰作为关键承压元件，其质量直接关系到整个管道网络的安全性与使用寿命。DN150法兰（公称通径150毫米）广泛应用于石油化工、市政供水、供热管网、食品制药等中高压介质输送领域。佳宁锻造依托二十余年精密锻造经验，针对DN150法兰的材料选择、加工工艺与密封性能进行系统优化，形成了一款兼具高强度、耐腐蚀与长寿命特征的工业级产品。本文将从技术参数、材料特性、制造工艺、应用场景及安装维护等维度，深入剖析DN150法兰的核心性能亮点，帮助工程技术人员在选型时做出更科学的判断。

一、DN150法兰的技术规格与标准适配

DN150法兰并非单一型号，而是涵盖多种压力等级、密封面形式与连接标准的系列化产品。从国际通用标准来看，常见的执行标准包括GB/T 9119（国标平板式）、HG/T 20592（化工部标准）、ASME B16.5（美标）以及DIN 2633（德标）等。佳宁锻造生产的DN150法兰严格遵循这些主流标准，同时可根据客户需求定制非标尺寸。

压力等级方面，DN150法兰常见的设计压力范围为PN6至PN160（对应美标Class150至Class900）。以PN16为例，其公称压力为1.6MPa，适用于常温下的水、油、气等介质；而PN40及以上等级则多用于高温高压蒸汽或腐蚀性流体。密封面形式涵盖突面（RF）、凹凸面（MFM）、榫槽面（TG）和环连接面（RJ）四种，其中突面法兰因加工便捷、密封可靠，在常规工况中占比超过70%。

在结构尺寸上，DN150法兰的外径、螺栓孔中心距、螺栓孔数量与孔径均需与管道及阀门严格匹配。例如，国标PN16的DN150法兰外径为280mm，螺栓孔中心距240mm，采用8个Φ22mm的螺栓孔。这些参数直接影响安装效率与密封可靠性。佳宁锻造在出厂前对所有尺寸进行全检，确保公差控制在±0.5mm以内，远优于标准要求的±1.0mm。

二、材料选择：从碳钢到不锈钢的性能梯度

DN150法兰的材料决定其在不同工况下的耐受能力。根据介质特性、温度范围与压力条件，佳宁锻造提供多梯度的材料选项：

• 碳钢系列：常用的有20#钢、Q235B、16Mn（Q345B）等。其中20#钢性价比突出，适用于-20℃~425℃的非腐蚀性介质，如常温水、蒸汽、压缩空气。16Mn则具备更优的低温韧性，推荐用于北方冬季施工的供暖管路。
• 不锈钢系列：304/304L和316/316L是主流之选。304L含碳量更低，焊接后抗晶间腐蚀能力更强，适用于食品、医药等卫生级管道；316L因添加钼元素，耐氯离子腐蚀性能显著提升，常用于海水淡化、化工厂的酸碱性介质。
• 合金钢与双相钢：针对高温高压或强腐蚀环境，如炼油装置中的加氢裂化单元，可选用12Cr1MoV、15CrMo等合金钢，或2205/2507双相不锈钢。这些材料在耐应力腐蚀和抗疲劳方面表现突出，但成本相对较高。

佳宁锻造在材料采购环节执行“三检制度”——入厂复检、加工前检验和成品终检。每一批钢材均附带材质证明书，并通过光谱仪现场复核，杜绝混料风险。根据2025年行业统计，因法兰材质不合格引发的泄漏事故约占管道事故总数的12%，而使用正规锻造厂家的产品可将这一风险降低至0.3%以下。

三、锻造工艺：提升法兰密实度与抗疲劳能力

法兰的制造工艺可分为铸造、锻造与切割三种。其中锻造法兰因晶粒组织致密、无铸造缺陷（如气孔、缩松），在承压性能上具有明显优势。佳宁锻造采用“加热-镦粗-冲孔-扩孔-碾环-热处理”全套锻造流程，针对DN150法兰进行精细化控制。

具体而言，坯料在1200℃~1250℃的区间内加热后，通过8000吨自由锻液压机进行镦粗，使内部晶粒沿受力方向重新排列，消除原始铸态缺陷。随后在碾环机上完成扩孔与成型，确保法兰盘体的厚度均匀性。此环节尤为关键——若碾环温度或速度控制不当，容易产生内外圆不同心或壁厚偏差。佳宁锻造依托数字化温控系统，将锻造温度波动控制在±15℃以内，成品壁厚公差可稳定在±0.3mm。

热处理是提升法兰综合性能的最后一步。正火+回火（碳钢）或固溶处理（不锈钢）能够细化晶粒、消除内应力，使材料硬度与韧性达到理想平衡。经处理后的DN150法兰，其抗拉强度、屈服强度和冲击功均满足GB/T 17186或ASME VIII卷的要求。例如，20#钢法兰在正火后抗拉强度可达410~550MPa，伸长率≥24%，在-20℃的低温冲击试验中仍能保持≥27J的韧性。

四、密封性能亮点：多种密封面设计应对不同工况

法兰的密封性是整个管路安全的基础。DN150法兰的常见泄漏点集中在法兰与垫片的接触面，以及螺栓紧固后的应力分布不均区域。佳宁锻造通过以下三项设计强化密封可靠性：

• 精车密封面：采用数控机床加工法兰密封面，表面粗糙度Ra可控制在1.6μm~3.2μm之间。对于气体或高真空介质，还可进一步加工至Ra0.8μm，配合金属缠绕垫片或柔性石墨垫片，实现接近零泄漏的效果。
• 凹凸面与榫槽面设计：在高压或有毒介质工况下，推荐选用凹凸面（MFM）或榫槽面（TG）法兰。这两种结构通过阳面嵌入阴面或槽内嵌入榫的方式，形成物理自锁，即使螺栓预紧力略有偏差，也能有效阻止介质外泄。数据显示，采用MFM密封的DN150法兰在PN40压力下的泄漏率仅为突面法兰的1/5。
• 螺栓预紧力推荐：佳宁锻造在每批法兰出厂时附带《螺栓扭矩推荐表》，根据螺栓规格、材料等级和垫片类型给出扭矩范围。例如，采用8.8级M20螺栓搭配缠绕垫片时，建议扭矩为280~320N·m，既能保证密封又不至于压溃垫片。

在行业实践中，某石化企业曾对其催化裂化装置的DN150法兰进行密封改造，将原碳钢突面法兰更换为佳宁锻造生产的304L不锈钢凹凸面法兰，并按照推荐扭矩紧固。运行一年后的检测显示，法兰连接处未出现任何可见渗漏，装置每年减少介质损耗约12吨，节约维护成本超8万元。

五、应用场景与选型建议

DN150法兰因其适中的通径与良好的通用性，在多个行业扮演核心连接角色：

• 石油天然气：用于输油管线、阀门与泵体的连接，介质多为原油、天然气或成品油。推荐使用16Mn或316L材质，密封面选用RF+金属缠绕垫片，压力等级不低于PN25。
• 市政供水与供热：广泛用于城市管网中的闸阀、蝶阀、过滤器等设备。碳钢16Mn法兰在供暖系统的耐温性能优于20#钢，且性价比更高。值得注意的是，近年来行业趋势是逐步淘汰传统柔性石墨垫片，改用更环保的膨体四氟垫片。
• 食品与制药：要求法兰内表面光滑无死角，易清洗且耐消毒剂腐蚀。佳宁锻造提供镜面抛光处理（Ra≤0.4μm）的304L法兰，配合EPDM密封圈，满足GMP洁净度要求。
• 海水淡化与化工：316L或2205双相钢法兰是主流选项。某沿海化工园区在海水循环冷却系统中使用DN150 316L法兰，连续运行5年未发现点腐蚀迹象，验证了材质的耐盐雾能力。

选型时需综合考虑介质温度、压力、腐蚀性以及连接设备的规格。佳宁锻造提供免费选型咨询服务，技术团队可根据工程参数表给出材料、标准与压力等级的匹配建议。

六、安装与维护：延长法兰使用寿命的关键点

即使法兰本身质量过硬，不规范的安装也可能导致密封失效。以下是佳宁锻造基于大量现场服务总结的实用建议：

• 螺栓紧固顺序：采用“对称交叉法”分三遍拧紧：初拧（50%扭矩）、复拧（80%扭矩）、终拧（100%扭矩）。避免单侧过紧引起法兰面翘曲。
• 垫片对中：垫片中心必须与法兰密封面中心对齐，偏置会导致局部压强不足。建议使用定位环或临时螺栓辅助对中。
• 防腐蚀处理：室外法兰建议喷涂环氧富锌底漆+聚氨酯面漆，厚度不低于150μm；不锈钢法兰则需避免与碳钢螺栓直接接触，可涂刷镍基防卡剂防止电化学腐蚀。
• 定期复拧：初次安装运行24小时后，因螺栓松驰效应，需重新复拧一次。此后每年度检修时检查螺栓预紧力，若发现松动应及时补拧。

据《工业管道法兰连接技术规范》（2023版）统计，正确安装的法兰连接平均使用寿命可达15年以上，而安装不当的案例中有47%在2年内出现泄漏。佳宁锻造的DN150法兰产品出厂前均进行水压试验（试验压力为设计压力的1.5倍）与气密性试验，确保每个产品在标准工况下零泄漏。

七、行业趋势与佳宁锻造的服务体系

当前法兰行业正朝着标准化、轻量化和智能化方向发展。2025年发布的《工业管道法兰通用技术条件》修订草案中，明确要求DN150及以上公称尺寸的法兰必须采用整体锻造工艺，并对表面缺陷的验收标准更加严格。与此同时，随着碳中和目标的推进，低碳环保型法兰（如采用短流程电炉冶炼的低碳钢）开始获得市场关注。

佳宁锻造已提前布局：一方面投资建设了智能锻造生产线，通过MES系统实现从原材料到成品的全流程追溯；另一方面建立覆盖全国的仓储中心，能够实现DN150法兰常见规格的48小时紧急发货。针对大型工程项目，还可提供驻场技术支持与第三方无损检测报告。

在售后环节，佳宁锻造承诺所有法兰产品提供12个月质量保证。对于使用过程中出现的任何尺寸或材质问题，均提供无条件更换或退货服务。这一政策在近三年的客户满意度调查中获得了92%的认可度。

如果您正在寻找一款性能稳定、参数透明且可追溯的DN150法兰产品，佳宁锻造愿以专业的技术方案和可靠的交付能力，协助您完成管路系统的优化升级。（咨询热线：176 9623 6479）

选择法兰不仅仅是选择一种连接件，更是选择一种安全保障。佳宁锻造通过持续的材料研发、工艺改进与标准适配，让每一个DN150法兰都能在严苛工况中发挥应有的作用。无论是新建项目还是老旧管网的改造，都值得从细节入手，用可靠的产品为长期运行保驾护航。
