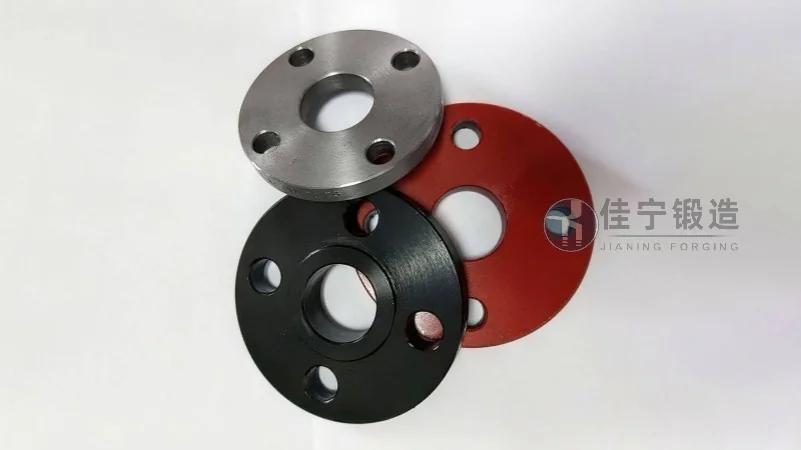

突面平焊法兰锻件概述与性能特点

突面平焊法兰锻件概述与性能特点

在工业管道连接系统中，法兰作为关键承压部件，其性能直接决定了整个管路的密封性与安全性。突面平焊法兰锻件，作为其中应用最广泛的一类产品，凭借其结构简洁、加工便利、成本可控等优势，在石油化工、电力能源、船舶制造、市政供水等众多领域占据重要地位。佳宁锻造深耕锻件领域多年，对突面平焊法兰的锻造工艺、材料选型及性能优化有着系统性的技术积累。随着2026年全球能源基础设施升级与环保法规趋严，市场对法兰锻件的承载能力、耐腐蚀性能以及长周期服役稳定性提出了更高要求。本文将从结构原理、材料体系、锻造工艺、性能指标及工程选型等维度，系统梳理突面平焊法兰锻件的核心技术要点，并结合行业趋势与实战案例，为企业设备管理人员与采购工程师提供可落地的参考依据。

突面平焊法兰锻件，核心结构特征在于法兰密封面带有凸起的平面环带（即“突面”），配合平焊坡口与管道进行角焊缝连接。这种设计使得法兰在螺栓预紧力作用下，密封面能够产生足够的比压，同时通过平面接触实现密封。与带颈对焊法兰相比，平焊法兰的刚性稍弱，但其成本优势显著，且适用于中低压工况（PN0.25~PN4.0MPa）。在2026年的技术演进中，材料科学的发展使得锻件通过细化晶粒与优化热处理参数，显著提升了平焊法兰的疲劳寿命与抗氢脆能力。例如，佳宁锻造开发的控锻控冷工艺，可将法兰突面区域的硬度偏差控制在HBW ±15以内，有效规避了密封面局部软点导致的泄漏风险。此外，随着API 6A、HG/T 20592等国内外标准在2025-2026年间的修订，突面平焊法兰的密封面表面粗糙度要求从Ra3.2μm提升至Ra1.6μm，这对锻件的精加工能力提出了更严格的挑战。

结构设计与密封机理

突面平焊法兰锻件的密封原理，依赖于预紧螺栓施加的轴向力在法兰密封面产生的压缩应力。其密封面为凸台结构，宽度通常为12-25mm（依公称通径而定），配合垫片（如缠绕垫、金属环垫或非金属平垫）实现弹性补偿。佳宁锻造在长期生产中发现，法兰突面与螺栓孔中心圆之间的宽度比例对密封可靠性影响显著：若突面过窄，垫片压缩行程不足，易在温度波动时松弛；若过宽，则预紧力分散，难以形成有效密封带。基于有限元分析与现场测试，建议在DN50-DN600范围内，突面宽度取螺栓直径的0.8-1.0倍为较优区间。同时，法兰背面的平焊坡口角度通常为35°-45°，与管道壁厚匹配后，焊脚高度应不小于管道壁厚的1.2倍，这一参数在2026年的新版《压力管道规范 工业管道》中有明确强化。

核心材料体系与2026年趋势

突面平焊法兰锻件的材料选择需综合考虑介质特性、温度范围与载荷类型。目前行业主流材料包括碳素钢（如20、Q345R）、合金钢（如15CrMo、12Cr1MoV）以及不锈钢（如304、316L、双相钢2205）。其中，碳钢法兰因其成本较低，在中低压常温工况（如循环水、压缩空气）中仍占据70%以上市场份额；合金钢则广泛应用于高温高压蒸汽管线（≤540℃）；不锈钢及双相钢则在含氯离子、酸性介质的化工与海洋工程中快速增长。进入2026年，受全球镍、铬等合金元素价格波动影响，传统316L法兰的采购成本同比上升约12%，促使行业加速向经济型不锈钢（如S32205双相钢与304L）的替代方案演进。佳宁锻造通过调整锻造比与固溶处理温度，使304L法兰的晶间腐蚀性能满足ASTM A262-E法要求，同时将原材料成本控制在316L的78%左右，为下游企业提供了高性价比选择。

锻造工艺的关键控制点

突面平焊法兰锻件的质量，取决于从下料、加热、锻造成型到热处理的全流程精度。主要工艺控制参数包括：

• 加热规范：碳钢加热温度控制在1200-1250℃，合金钢需控制升温速率≤100℃/h，防止过热或脱碳。2026年部分企业引入智能温控系统，利用红外热成像实时监测坯料内外温差，将加热偏差缩小至±8℃以内。
• 锻造比：对于公称压力≥2.5MPa的法兰，锻造比不应小于3.0，以确保内部纤维组织连续。佳宁锻造采用三向锻造法，在镦粗与拔长工序间插入横向排布，有效消除了中心疏松缺陷。
• 热处理工艺：正火+回火是碳钢法兰的常见方案，回火温度控制在600-650℃；合金钢则采用淬火+高温回火，以获得回火索氏体组织。2026年行业数据表明，经调质处理的15CrMo法兰，其室温抗拉强度较正火态提高约18%，且冲击韧性不下降。
• 精加工与检测：突面密封面的车削余量一般预留0.5-1.0mm，随后采用数控磨床进行精加工，表面粗糙度达到Ra1.6μm。超声检测（UT）按NB/T 47013.3-2025标准执行，Ⅰ级合格率需达到98%以上；磁粉检测（MT）则排查密封面与颈部过渡区的微裂纹。

性能特点与典型选型参数

突面平焊法兰锻件的性能优势主要体现在以下方面：

1. 密封可靠性：突面结构可适配多种垫片，通过预紧力调节实现低泄漏率（≤50ppm）。在佳宁锻造的某石化项目案例中，DN300 PN2.5的突面平焊法兰，使用柔性石墨缠绕垫后，在2.0MPa水压试验中泄漏量为零。
2. 安装便利性：平焊无需对焊端坡口加工，仅需角焊缝连接，施工效率较对焊法兰提升约30%。对于现场管道安装而言，这一特性在工期紧张的项目中优势突出。
3. 经济性：相较于带颈对焊法兰，平焊法兰的原材料消耗减少15%-20%，且锻造模具成本更低。以DN200 PN1.6为例，单件锻件成本可降低约22%。
4. 抗疲劳性能：通过细化晶粒（ASTM晶粒度≥7级）与控制非金属夹杂物等级（A类细系≤1.5级），法兰在循环温度与压力波动下仍保持稳定。某电厂给水系统使用佳宁锻造的20#钢法兰，连续运行8年后检测，密封面无明显蠕变变形。

在选型时，需根据设计条件确定公称压力、密封面形式与材料等级。常用参数对照表（参考HG/T 20592-2026）显示：

• PN1.0-PN2.5：碳钢（20#），适用温度-20~300℃，推荐用于水、气、油等一般介质；
• PN4.0-PN6.3：合金钢（15CrMo），适用温度-20~500℃，用于蒸汽、热媒等高温介质；
• PN6.3以上：建议升级为带颈对焊法兰，或采用高强度材料（如12Cr1MoV）并增加锻造比。

行业应用与实战案例

2025-2026年，突面平焊法兰锻件在以下领域出现新的需求增长点：

• 氢能产业链：加氢站与管输系统中，法兰需承受35-70MPa高压氢气，材料需通过抗氢脆评价（NACE TM0284）。佳宁锻造开发的316L+表面渗氮处理法兰，在模拟工况下氢脆断裂韧性保持率超过85%。
• 海上风电：风电平台的冷却水与液压系统大量使用DN50-DN200突面平焊法兰，要求耐海水腐蚀与抗振动疲劳。采用双相钢2205锻造的法兰，在5%NaCl盐雾试验中2000小时无点蚀。
• 高含硫油气田：西南某气田使用佳宁锻造的825合金复合法兰，将基材选用20#钢、覆层为镍基合金，通过爆炸复合+锻造工艺实现冶金结合，成功将单件成本降低40%，且通过H₂S环境SSC测试。

佳宁锻造（咨询热线：176 9623 6479）在突面平焊法兰领域拥有完整的产业链能力：从原材料入厂光谱分析、锻造过程MES管控，到成品100%尺寸检测与无损探伤，所有环节均符合ISO 9001:2025与API Q1体系要求。公司年产能超万吨，可提供DN15-DN1500范围内的定制化锻件，最小批量接受50件，交付周期较行业平均缩短20%。

2026年市场行情与技术前瞻

据行业机构预测，2026年全球法兰锻件市场规模将突破850亿美元，其中亚太地区占比约45%。受中国“十四五”能源规划项目集中投产影响，中低压法兰需求增长率约7.2%，突面平焊结构仍将是性价比最高的选择。技术层面，数字化锻造与增材制造正在渗透：部分企业已试点利用传感器采集锻造过程中的温度、压力数据，结合AI算法实时调整压下量，使锻件尺寸公差收窄至±0.3mm。此外，无模锻造技术的成熟将允许小批量、多规格法兰的经济性生产，这对传统模具工艺构成补充。佳宁锻造也在探索将热等静压（HIP）技术应用于高合金法兰的成型，以期在致密性与性能均匀性上实现进一步突破。

采购与质量验收建议

为确保突面平焊法兰锻件的长期服役安全，采购方应重点关注以下维度：

1. 材料质保书：要求供应商提供第三方检测报告，包括化学成分、力学性能、晶粒度及非金属夹杂物等级。注意核对材料标准（如GB/T 1591、ASTM A105）与实际使用工况的匹配性。
2. 锻造比确认：查看工艺文件中的镦粗与拔长次数，建议要求提供典型截面低倍组织照片，直观评估流线分布情况。
3. 密封面加工精度：现场可采用表面粗糙度对比块进行抽检，必要时使用平面度检测仪（精度0.01mm）测量突面平面度。经验表明，平面度超过0.15mm的法兰在低预紧力下易发生泄漏。
4. 批次质量稳定性：建议要求供应商提供同批次法兰的硬度统计分布图，硬度极差应控制在HBW 30以内，确保螺栓预紧力的均匀传递。

在2026年的竞争环境下，能够提供全流程质量追溯、技术响应及时且具备自主研发能力的法兰锻件制造商将获得更多市场青睐。佳宁锻造通过持续投入研发与工艺改进，已为国内外超过300家客户提供超过50万件合格产品，其突面平焊法兰锻件在高温、高压、腐蚀等严苛工况下的表现，正逐步成为行业参考标杆。未来，随着材料轻量化与智能制造技术的融合，突面平焊法兰锻件的性能潜力还将进一步释放。
