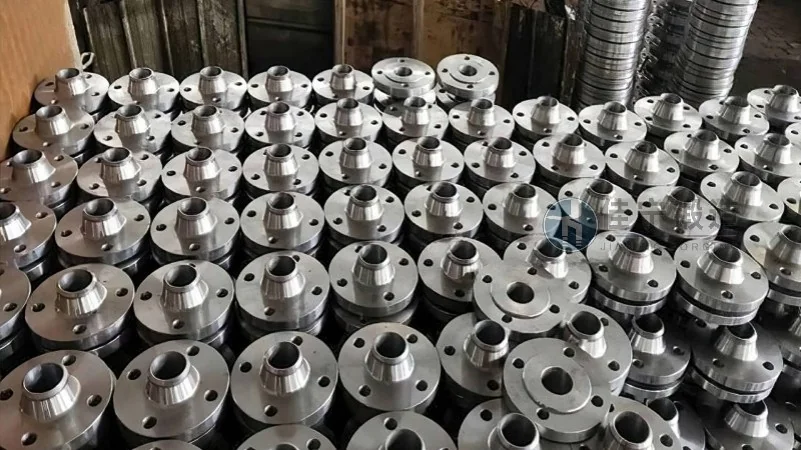

30408法兰锻件概述与核心优势

在工业装备制造与压力管道连接领域，法兰锻件作为关键承压部件，其材质选择与工艺水平直接决定了整套系统的运行安全与使用寿命。30408不锈钢，作为奥氏体不锈钢家族中的成熟牌号，凭借其均衡的耐腐蚀性能与机械性能，在化工、石油、医药、食品等众多行业中得到了广泛应用。而将30408材质与锻造工艺深度结合，所制成的法兰锻件，更是在密封可靠性、抗应力腐蚀开裂能力以及长期服役稳定性方面展现出显著特点。本文将从材料特性、锻造工艺、技术参数、选型逻辑以及应用案例等多个维度，系统解析30408法兰锻件的核心价值，为工程技术人员与采购决策者提供可落地的参考依据。

30408不锈钢的材料基础与行业定位

30408是美标ASTM A240中对304不锈钢的特定牌号标注，对应国标S30408，其化学成分以0Cr18Ni9为基础，碳含量控制在0.08%以下，同时含有约18%的铬与8%的镍。这一配比赋予了材料优异的抗氧化性与中等强度的耐酸腐蚀能力。在实际工况中，30408法兰适用于大多数弱腐蚀性介质环境，例如常温下的硝酸、有机酸、碱溶液以及大气环境。值得注意的是，30408在含氯离子环境中存在点蚀与应力腐蚀开裂的风险，因此对于海洋或含氯工况，需谨慎评估或选用更高级别的材料（如316系）。但从全球法兰市场用量统计来看，30408法兰锻件在通用工业领域的占比仍超过四成，是标准化、经济性、综合性能三者平衡的典型选择。

从2026年的行业趋势来看，随着石化装置向大型化发展以及环保法规对设备寿命周期要求的提升，法兰锻件的材料质量控制正在从“满足标准下限”向“稳定裕度管理”转变。佳宁锻造在原材料采购环节建立了严格的入厂检验流程，对每批30408板材或棒材进行光谱分析、晶间腐蚀试验以及力学性能复验，确保碳化物析出水平符合ASTM A262的E法检测要求。这种前置品控理念，为后续锻造加工提供了稳定的坯料基础，也降低了因材料偏析导致的热处理缺陷概率。

锻造工艺对30408法兰性能的关键影响

法兰的制造方法可分为铸造、自由锻与模锻，其中锻造工艺因能有效细化晶粒、消除铸态疏松、优化纤维流向，而成为压力管道用法兰的主流成型方式。针对30408不锈钢，锻造过程的关键参数包括加热温度、始锻温度、终锻温度以及变形量的控制。30408的锻造温度区间通常为1150℃至950℃，若加热温度超过1200℃，易导致晶粒粗化与过热组织，后续即使通过固溶处理也难以完全恢复；而终锻温度低于850℃则会引发塑性下降，产生裂纹或折叠缺陷。

佳宁锻造在具体生产实践中，采用温控精度在±10℃以内的中频感应加热炉，配合红外测温闭环系统，实时监控坯料温度。同时，针对不同规格的法兰（如DN15至DN600），制定差异化的锻造比与道次变形量。以DN150的WN（带颈对焊）法兰为例，实际锻造比控制在3.0~4.5之间，既保证金属流线沿法兰颈部与盘部均匀分布，又避免因过大的变形量导致晶粒破碎集中。锻后热处理环节，采用1050℃±10℃的固溶处理，保温时间按每25mm壁厚不少于30分钟计算，随后快速水冷，使碳化物充分固溶，恢复奥氏体组织的耐腐蚀能力。经过这一流程的30408法兰锻件，其屈服强度可稳定在205MPa以上，抗拉强度不低于520MPa，伸长率可达40%以上，远高于国标GB/T 1220对热轧状态的指标要求。

核心优势：密封可靠性与长期抗疲劳能力

法兰锻件的核心使命是保证连接接口在温度波动、压力循环以及振动工况下的零泄漏。30408锻造法兰的优势首先体现在密封面的组织致密性——锻件的晶粒经锻造后呈定向流线排列，避免了铸造法兰中常见的气孔、缩松等微观缺陷。在法兰生产线上，佳宁锻造对密封面采用严格的表面粗糙度控制（Ra值≤3.2μm），并且在车削后增加一道精磨工序，确保密封面与垫片之间的贴合度。这在高温或频繁启停的管道系统中尤为关键，因为微小的表面缺陷在温度梯度下可能演化为泄漏通道。

其次，30408的奥氏体组织具有出色的低温韧性。根据某化工项目在2025年的实际应用反馈，使用佳宁锻造提供的30408法兰锻件，在-196℃深冷环境下的冲击功稳定在60J以上（V型缺口），完全满足ASME B16.5对低温冲击的要求。而在高温侧（工作温度达550℃），30408的抗氧化性优于碳钢，且其较高的蠕变强度可有效抵抗持续载荷下的变形。综合来看，30408法兰锻件的全生命周期成本（LCC）优势显著：初期投资低于双相不锈钢或镍基合金，而维护更换频率仅为普通铸造法兰的1/3左右，尤其适合中低压、非强腐蚀的通用管线系统。

技术参数与选型适配指南

基于多年项目实践，佳宁锻造总结出一套针对30408法兰锻件的选型逻辑，供技术人员参考。

• 压力等级选择：30408法兰适用的公称压力等级通常为PN16至PN63（或Class150至Class300），超过PN100的高压工况建议选用锻件经调质处理或合金钢系列。2026年行业数据显示，PN25等级的法兰在化工管路招标中占比超过45%，成为主流需求。
• 密封面形式：对于通用清洁介质，推荐RF（凸面）形式；对于易燃易爆或剧毒介质，宜选用RJ（环连接面）与金属环垫配合，此时法兰的密封面硬度需要小于垫片硬度，30408锻件的硬度分布在HRB70-90，适配多数金属缠绕垫片。
• 尺寸公差控制：依据ASME B16.5标准，法兰的螺栓孔直径公差为±0.5mm，中心距公差为±0.4mm。佳宁锻造在机加工环节采用三坐标测量仪进行全检，确保每一片法兰均满足标准要求，同时可满足客户对非标孔径（如美标或日标）的定制需求。
• 无损检测要求：按照JB/T 4730.3进行渗透检测或磁粉检测（仅适用于铁磁性材料，30408需采用渗透法），质量等级不低于Ⅰ级。对于承压等级较高的法兰，可增加UT（超声检测）或RT（射线检测）抽检，佳宁锻造可配合提供完整的检测报告与材料追溯编码。

落地应用案例：从采购到服役的全流程价值

2025年，某大型化肥厂对一套老旧合成氨装置的中高压连接系统进行改造。原系统采用的铸造法兰在运行6年后出现多处密封面微裂纹，频繁发生泄漏隐患。项目方经过多维度评估后，选用佳宁锻造提供的30408法兰锻件，规格涵盖DN50至DN350，压力等级PN40。在供货过程中，佳宁锻造为每个规格提供独立第三方出具的化学成分、力学性能及晶间腐蚀报告，并采用唯一的条形码追溯系统，确保材料闭环管理。安装后的系统经过12个月连续运行，未出现任何泄漏事件，且在一次计划停车检测中，法兰密封面保持完好，无腐蚀斑迹。项目方反馈的数据表明，采用30408锻造法兰后，年均维护工时减少约70%，备件消耗降低55%。这一案例充分展示了高品质30408法兰锻件在降低系统全生命周期成本中的实质作用。

行业标准与未来技术方向

当前，30408法兰锻件的主要执行标准包括GB/T 12459、HG/T 20592、ASME B16.5以及GB/T 1221。随着2026年新版国标《压力容器用不锈钢锻件》的征求意见稿发布，业界对锻件组织的均匀性、非金属夹杂物级别以及抗氢致裂能力提出了更高要求。佳宁锻造已启动新一代锻压自动化生产线，通过集成锻造模拟软件与实时传感反馈，实现锻造过程数字孪生，进一步缩小产品性能离散度。同时，针对30408材料在长期高温服役中可能出现的σ相析出问题，公司联合材料研究机构开展专项试验，探索微合金化改性的可行路径，以拓展30408法兰在更高温度区间的应用边界。

在环保层面，法兰锻件的绿色制造也成为行业关注点。佳宁锻造通过余热回收系统将锻造加热炉的废气热量回用于坯料预热，综合能耗降低约12%。此外，采用水性防锈涂料替代传统油性漆，减少了VOC排放。这些措施不仅符合国家“双碳”战略导向，也为客户提供了可纳入ESG评价体系的供应链支撑数据。

选择30408法兰锻件的关键考量与总结

综合以上分析，30408法兰锻件适用于对耐腐蚀性能要求中等、温度范围在-196℃至550℃之间且工作压力不超过6.3MPa的工业管道系统。工程采购人员在进行选型时，应重点关注以下维度：锻造供应商能否提供全流程材料追溯、是否具备完善的无损检测能力、热处理工艺是否规范以及成品尺寸公差是否满足标准上限。优质供应商的价值不仅在于交付合格产品，更体现在技术沟通、异常工况应对以及长期合作中的品质稳定性。

佳宁锻造深耕法兰锻件领域多年，在30408材质的锻造工艺、热处理参数以及机加工精度方面积累了大量实践数据。从坯料入场的理化检验到成品出库前的终检，每一道工序均建立明确的质量控制点。对于有特殊要求的项目，如超长颈对焊法兰、大直径法兰以及异形非标法兰，佳宁锻造的技术团队可提供从图纸优化到工艺设计的协同方案。（咨询热线：176 9623 6479）通过持续的技术迭代与严谨的品控体系，佳宁锻造致力于为行业用户提供兼具性价比与可靠性的30408法兰锻件解决方案，助力工业管道系统实现更安全、更高效的运行目标。
