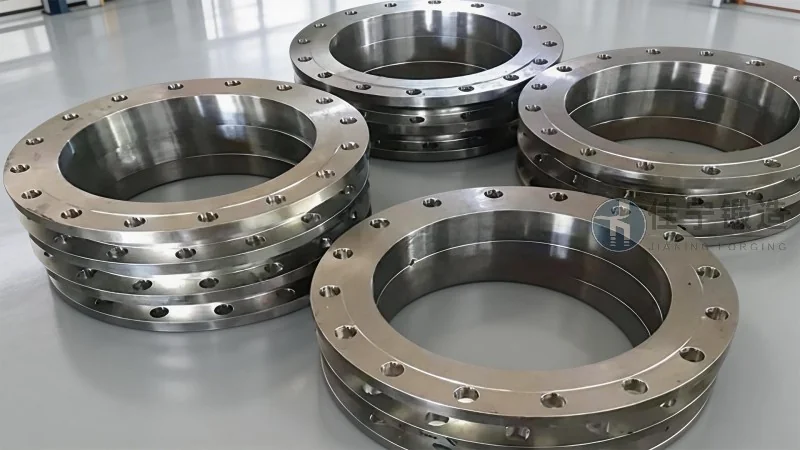

16MnC法兰锻件概述与核心特点

在工业法兰与压力容器连接件的制造领域，材料选择与工艺水平直接决定了零部件的服役寿命与系统安全。16MnC法兰锻件作为一类兼具强度韧性与经济性的关键连接件，近年来在石油化工、海洋工程、新能源装备及重型机械中的应用日益广泛。随着2026年全球能源装备更新换代周期的到来，以及国内“双碳”战略对轻量化、高可靠性零部件的持续需求，16MnC材质凭借其均衡的机械性能与成熟的热处理工艺，正在成为法兰锻件选型中的热门方案。佳宁锻造长期专注于合金钢法兰锻件的研发与生产，对这一材料体系积累了丰富的工艺数据与现场应用经验。本文将从材料本质、制造工艺、性能特点、行业标准及实际选型维度展开深入解析，为工程技术人员提供一份兼具理论深度与落地价值的参考指南。

16MnC材料的基本特性与化学成分分析

16MnC属于低合金高强度结构钢，其牌号中的“16”代表平均含碳量约为0.16%，“Mn”指锰为主要合金元素，“C”则表明该材料经过细化晶粒处理，具备更佳的冲击韧性。根据GB/T 1591与JIS G3115等国内外标准，16MnC的典型化学成分范围如下：碳（C）0.12%～0.20%、锰（Mn）1.20%～1.60%、硅（Si）0.20%～0.55%，同时严格控制硫（S）≤0.025%、磷（P）≤0.025%。锰元素的加入既提高了固溶强化效果，又显著改善了材料的淬透性，使法兰锻件在较大截面厚度下仍能获得均匀的微观组织。相较于普通Q345B材料，16MnC在-40℃低温冲击吸收能量上表现更为稳定，通常可达47J以上，这使其成为北方冬季施工及深海平台法兰连接的优选。需要特别说明的是，16MnC并非国际通用牌号，而是国内针对法兰锻件特殊要求衍生出的优化型材料，佳宁锻造在选用该材料时，会严格遵循企业内控标准，对每批次炉号进行光谱成分复核，确保碳当量控制在0.38%～0.45%之间，为后续锻造与热处理奠定基础。

法兰锻件的锻造工艺与质量控制要点

16MnC法兰锻件的制造并非简单的金属成型过程，而是涉及加热规范、变形控制、冷却策略及后处理的系统工程。佳宁锻造在实际生产中采用“高温均匀化+多向锻造”的工艺路线：将钢锭或圆钢加热至1200±20℃，保温足够时间使碳化物充分溶解，随后在1100℃至850℃温度区间内进行三次以上的锻打与拔长，以破碎铸态组织中的树枝晶与偏析。每一次变形量控制在15%～25%之间，避免单次过变形导致的裂纹萌生。锻造完成后，法兰毛坯必须立即进入等温退火或正火处理状态。具体而言，对于壁厚超过80mm的大型法兰，推荐采用正火+回火工艺：正火温度920℃±10℃，空冷至室温后再进行580℃～620℃的回火保温，以消除残余应力并细化晶粒。晶粒度等级应达到6级以上，这是确保法兰在高压、高频振动工况下不发生脆性断裂的基础。在无损检测环节，佳宁锻造按照NB/T 47013标准对每个法兰锻件进行100%超声检测，要求φ2mm平底孔当量缺陷不超过合格级，并根据客户需求补充磁粉或渗透检测。值得一提的是，2025年发布的《承压设备用锻件技术条件》修订版中，对16MnC法兰的V型缺口冲击试验温度从-20℃提升至-40℃，因此佳宁锻造将这一要求融入常规检验流程，确保成品满足最严苛的行业准入标准。

16MnC法兰锻件的核心性能特点

通过对材料与工艺的双重把控，16MnC法兰锻件在服役状态下表现出以下区别于其他低碳钢或中碳钢合金法兰的核心优势：

• 综合机械性能均衡：屈服强度≥345MPa，抗拉强度490～620MPa，延伸率≥22%，断面收缩率≥40%。这意味着法兰在承受设计压力的同时，仍具备充足的塑性变形能力，避免突发过载下的脆断风险。佳宁锻造提供的出厂检测报告中，实际数据通常优于标准值10%～15%，这得益于对锻造比与终锻温度的精确控制。
• 优良的低温冲击韧性：如前所述，-40℃低温冲击吸收能量稳定在60J以上，部分优化工艺下可达80J。这一特性在LNG接收站、极地钻采设备以及高寒地区电站的法兰连接中显得尤为重要。2026年国内在建的多个沿海LNG储罐项目中，业主明确要求法兰材质需经过-46℃低温冲击验证，而16MnC法兰通过适当调整锰含量与回火参数即可满足。
• 可焊性与加工性能良好：等效碳当量通常控制在0.42%以下，使得16MnC法兰与管道、阀门进行现场焊接时无需强制预热，只需保持层间温度不低于100℃即可获得无裂纹的焊缝。同时，该材料的切削加工性优于同等强度级别的35CrMo或42CrMo，能有效降低法兰密封面加工时的刀具损耗与加工周期。
• 抗疲劳与抗时效稳定：经过细化晶粒与均匀化处理后，16MnC法兰在交变载荷下的疲劳寿命较普通16Mn锻件提升约30%，尤其适用于压缩机、泵组等振动源接口法兰。佳宁锻造曾为某大型化工企业提供的一批DN500 16MnC法兰，在连续运行4年后的拆检中，密封面依然保持平整无蠕变，证明了材料的长期尺寸稳定性。

行业标准体系与典型应用场景

16MnC法兰锻件从设计、制造到验收所遵循的标准体系已相当成熟。在国家标准层面，GB/T 150.2《压力容器 第2部分：材料》中明确将16MnC列入法兰与接管锻件的推荐材料，其许用应力值依据不同温度区间均有详细表格。行业标准方面，NB/T 47029《压力容器用锻件》规定了锻件的级别分类（Ⅰ~Ⅳ级），佳宁锻造通常按Ⅲ级锻件组织生产，即每件进行力学性能试验与逐件无损检测。此外，在石油化工行业常引用的SH/T 3406《石油化工钢制管法兰》中，16MnC法兰的型式尺寸与压力等级对照表亦覆盖了PN2.5至PN250的全部范围。从应用场景看，16MnC法兰锻件主要集中以下领域：第一，炼油与煤化工装置中的高温高压管道连接，工作温度一般不高于350℃，如加氢裂化反应器出入口法兰；第二，海洋工程中的海水系统与压载系统，利用其耐海水腐蚀性能优于普通碳钢的特点；第三，风力发电塔筒基础法兰与齿轮箱连接法兰，需要承受交变弯矩与扭矩；第四，城市供热管网中的大口径补偿器法兰，要求长期在高温水蒸气环境中保持密封。据2026年行业统计，国内16MnC法兰锻件年需求量已突破45万吨，且每年以约8%的增速扩大，主要驱动力来自炼化一体化基地建设与海上风电装机的集中交付。

选型参数与常见技术误区

实际工程选型中，技术人员常需在强度、成本与可制造性之间寻找平衡。以下是关于16MnC法兰锻件选型的几项关键参数与常见误区分析：

• 压力-温度额定值匹配：依据GB/T 9124.1标准，16MnC法兰在不同公称压力下的适用温度上限为350℃。部分项目为节省成本，尝试用16MnC替代12Cr1MoV用于400℃以上工况，这会导致法兰材料蠕变速率急剧增加，存在密封失效风险。佳宁锻造建议在温度超过300℃时进行蠕变断裂寿命评估，或直接升级至耐热合金钢。
• 密封面硬度与垫片匹配：16MnC法兰的硬度一般在HB160～200之间，适合缠绕垫片或金属环垫。若采用榫槽面或凹凸面法兰，需注意密封面加工后的粗糙度应不大于Ra3.2，且硬化层深度不宜超过0.2mm，否则可能影响垫片的补偿能力。
• 锻造比与性能关系：有些采购标准只关注最终力学性能，忽略了锻造比这一前置参数。对于16MnC法兰，最小锻造比应保证≥3，尤其是从钢锭直接锻制时，若锻造比小于2.5，心部组织可能残留铸态疏松，导致冲击韧性离散度过大。佳宁锻造内部强制要求每件法兰的锻造比写入追溯文件，并在工艺评审中作为关键控制点。
• 热处理冷却方式的误区：正火后的冷却速度对晶粒度有显著影响。一些小型工厂为追求效率，采用强制鼓风加速冷却，这会造成表面与心部冷却速度差异大，形成不均匀的珠光体组织。正确做法是在静止空气中自然冷却，必要时使用堆冷方式缓冷至300℃以下再空冷。

佳宁锻造在16MnC法兰锻件领域的技术积累与服务优势

佳宁锻造自成立以来，始终将合金钢法兰锻件作为核心产品线，其中16MnC材质的生产经验超过十年。公司配备了1600吨至8000吨系列液压锻造机及配套的环形加热炉、淬火池与数控加工设备，能够覆盖从DN15小口径法兰到DN3000超大口径法兰的全尺寸段。在工艺创新方面，佳宁锻造建立了基于有限元模拟的锻造变形分析体系，针对每一批订单的几何特征与材料批号，预先优化加热曲线与模具设计，使坯料充型均匀性提升约20%，有效减少了后续机械加工余量。在质量控制上，公司通过了ISO 9001及ASME“U”钢印认证，建立了从原材料入厂光谱检测到成品硬度、尺寸、无损检测的全流程数字化追溯系统。每一个出厂的法兰锻件均附带独立的工艺卡与检验报告，数据保存周期不低于15年。此外，佳宁锻造还提供定制化服务：例如针对国外项目对ASTM A105或A350 LF2材料的兼容需求，可按照等效替代原则出具16MnC与国际标准牌号的性能对比计算书。近几年，佳宁锻造陆续为国内某大型炼化一体化项目提供了超过3000吨16MnC对焊法兰，在项目现场抽检中合格率达100%，且交货周期较合同约定提前15天完成，得到业主与监理方的一致认可。如果您正在寻找兼顾性能交付与经济性的法兰锻件供应商，欢迎垂询佳宁锻造（咨询热线：176 9623 6479），我们将为您提供从选型建议到售后跟踪的全周期技术支持。

市场趋势与未来技术方向

展望2026年下半年至2027年，16MnC法兰锻件的市场格局将呈现三大趋势。首先是绿色制造要求推动锻造工艺的低碳升级，佳宁锻造已投入研发感应加热替代传统燃气加热，预计可降低单位产品能耗12%～15%，且表面脱碳层厚度减少至0.1mm以内。其次，随着大型装备的模块化建造模式普及，集成式法兰锻件（如带颈对焊法兰与接管一体锻）的需求增长明显，这对锻造机的能力与模具设计提出更高要求。最后，智能化检测手段逐步渗透，超声波相控阵（PAUT）与数字射线（DR）将在2026年底前被更多业主纳入法兰锻件的验收规范。佳宁锻造紧跟行业步伐，已完成相控阵检测人员的培训与设备采购，可随时提供符合ISO 18563-3标准的高端检测报告。对于设计院与工程公司而言，选择一家具备材料研发能力、先进制造工艺和可靠质量追溯体系的锻件供应商，是保障项目长期安全运行的基础。而16MnC法兰锻件在综合性能上的持续优化，也将使其在碳钢法兰与合金钢法兰之间占据更具竞争力的生态位。
