碳钢法兰产品介绍与优势

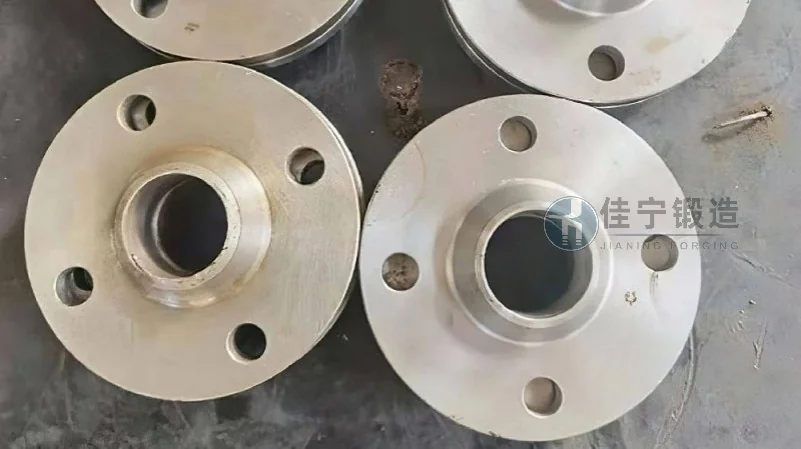

碳钢法兰产品介绍与优势：从选材到应用的全维度解析

在工业管道连接系统中，碳钢法兰作为最基础的承压部件之一，其品质直接关系到整个管路系统的密封性、安全性与使用寿命。无论是石油化工、电力能源，还是市政供水与船舶制造领域，碳钢法兰都扮演着不可或缺的角色。佳宁锻造深耕锻制法兰领域多年，对碳钢法兰的材料特性、制造工艺与选型逻辑有着系统的技术积累。本文将从材料科学、加工工艺、性能优势、行业标准及实际选型应用等维度，为采购工程师与项目管理者提供一份兼具深度与实用性的技术参考。

从2026年的行业趋势来看，全球能源转型与基础设施升级正在推动管道连接件市场向更高质量、更精细化的方向发展。根据最新行业数据显示，碳钢法兰在工业管道系统中的年消耗量持续增长，其中美标与欧标系列产品的需求占比超过60%。这背后是市场对高强度、耐高压、长寿命连接件的刚性需求。碳钢法兰之所以长期占据主流地位，根本原因在于其优异的综合性能：碳钢材料在常温与中温工况下具有足够的强度与韧性，同时成本可控，加工适应性好，能够通过热处理与表面防护显著提升抗腐蚀与抗疲劳能力。佳宁锻造的生产实践表明，合理控制碳钢的含碳量、锰含量与硫磷杂质，是确保法兰毛坯质量的关键。

碳钢法兰的核心材料与性能特征

碳钢法兰的基材选择并非简单的“碳钢”二字可以概括。根据我国现行标准GB/T 3274以及对应的ASME/ASTM体系，常用的碳钢牌号包括Q235B、Q345B、20号钢、A105、A106等。不同牌号在力学性能、焊接性能与适用温度范围上存在显著差异。例如，A105作为最通用的锻制碳钢法兰材料，其抗拉强度≥485MPa，屈服强度≥250MPa，在-29℃至425℃的温度区间内表现稳定，适用于多数中低压工业管道。而Q345B（对应ASTM A516 Gr.65）则兼具更高的低温韧性，适合北方冬季施工或冷区工况。

在佳宁锻造的实际生产中，我们对每一批碳钢原材料均进行第三方光谱分析，确保化学成分符合标准上限要求，尤其严格控制硫（S）含量≤0.035%、磷（P）含量≤0.035%。这是因为硫磷元素过高会显著降低钢材的热加工塑性与低温冲击韧性，导致法兰在锻造或使用过程中出现裂纹。此外，碳当量（CE）的控制也直接影响焊接工艺评定——当CE＞0.45%时，焊前预热与焊后热处理的要求更为严格。因此，对于要求较高的管道系统，建议优先选用A105或A350 LF2等经过充分热处理验证的碳钢牌号。

关于法兰的力学性能参数，行业标准中规定了明确的验收指标。以公称压力PN16的板式平焊法兰为例，其常温下最小壁厚、螺栓孔直径与密封面尺寸均有严格公差。佳宁锻造在出厂前执行100%外观检验与20%的硬度抽检，确保法兰各部位硬度均匀，避免因局部软点导致密封失效。值得强调的是，碳钢法兰的密封面光洁度应达到Ra3.2μm以上，这对于采用垫片密封的工况至关重要。粗糙的密封面会增大泄漏风险，特别在高温或压力波动环境中。

碳钢法兰的主要连接类型与工艺优势

碳钢法兰根据与管道的连接方式，主要分为板式平焊法兰、带颈平焊法兰、带颈对焊法兰、承插焊法兰与螺纹法兰等类型。每种类型的结构特征与适用场景各有侧重：

• 板式平焊法兰（PL型）：结构简单、成本较低，适用于低压（≤2.5MPa）的常温或低压管道。其优势在于焊接工作量小，安装便捷，但在高温或循环载荷工况下存在抗疲劳性能较弱的问题。选型时需注意法兰颈部未设置加强段，不宜用于存在较大弯矩或振动的部位。
• 带颈平焊法兰（SO型）：在板式基础上增加了短颈，提高了法兰的刚度与抗弯曲能力，适用于中压（≤6.3MPa）工况。颈部的过渡设计减少了应力集中，综合性能优于板式法兰。佳宁锻造生产SO型法兰时，特别注重颈部过渡圆角的加工精度，避免产生尖锐拐角。
• 带颈对焊法兰（WN型）：通过锥形颈与管道直接对焊，实现等强度连接，适用于高压（≥10MPa）及高温（≤425℃）工况。该结构能够有效传递轴向应力，是石油化工装置中最常用的高压法兰类型。根据ASME B16.5标准，WN型法兰的壁厚渐变段长度需满足设计计算要求，确保焊缝处不产生附加弯矩。
• 承插焊法兰（SW型）：适用于小口径（DN15~DN80）且高压的管道，通过将管子插入法兰承口内进行环向角焊。其优点是焊接变形小、安装定位准确，但承口内壁需要精密加工，且不适用于易产生腐蚀性介质的系统。
• 螺纹法兰（TH型）：通过螺纹与管道连接，适用于不允许焊接的场合，如易燃易爆环境或频繁拆卸的检修口。但螺纹连接存在泄漏风险，需要配合密封胶或垫圈使用，且不适用于大口径管道。

在工艺层面，碳钢法兰的制造过程包括下料、加热、模锻或自由锻、热处理、机械加工、表面处理和检验等环节。其中，锻造比的控制直接影响法兰的纤维流线分布。佳宁锻造采用多向锻造工艺，使金属组织更为致密，避免出现带状组织或中心疏松缺陷。热处理环节根据材料牌号制定差异化工艺：例如A105法兰需进行正火+回火处理，以获得均匀的索氏体组织；而Q235B法兰则可采用正火态供货，经济性更佳。每一批热处理后的法兰均需进行硬度测试与拉伸试验，确保性能指标合格。

碳钢法兰的行业应用与选型要点

在实际工程项目中，碳钢法兰的选型需综合考虑压力等级、温度范围、介质特性、安装空间与维护成本等多重因素。以2026年行业技术趋势为参考，绿色低碳与智能化运维正在推动法兰产品向更高可靠性与更长免维护周期演进。例如，在氢能储运领域，法兰不仅要承受70MPa以上的高压力，还需抵抗氢脆导致的材料退化。为此，佳宁锻造研发的强度级别更优的碳钢法兰，通过优化微量元素配比与热处理工艺，使材料在高压氢环境下的抗氢脆性能显著提升。

以下是几个典型的应用场景及选型建议：

• 城市供热管网：介质为热水或蒸汽，温度最高可达150℃，压力通常在1.6~2.5MPa。推荐采用带颈平焊法兰（SO型）或板式平焊法兰（PL型），材料选用Q235B或20号钢。需要注意管道热补偿系统对法兰连接的附加应力，建议在法兰与管道焊接后整体消除应力。佳宁锻造曾为北方某集中供热项目供应DN300 PN16 SO法兰，运行三个采暖季未出现密封泄漏。
• 石油化工装置：介质包含易燃易爆的碳氢化合物，温度范围从-40℃到400℃，压力从常压到15MPa不等。此类工况下必须选用带颈对焊法兰（WN型），材料应至少为A105或A350 LF2。密封面形式推荐采用凸面（RF）或凹凸面（MFM），配合柔性石墨缠绕垫片。安装时需严格按标准力矩紧固螺栓，并使用激光对中仪检查法兰平行度。
• 水处理系统：介质为清水或低腐蚀性污水，压力一般不超过1.0MPa，温度常温。可选用板式平焊法兰（PL型）或螺纹法兰（TH型），材料用Q235B即可满足要求。但需注意法兰的防腐涂层——佳宁锻造建议采用热浸镀锌或环氧富锌底漆+聚氨酯面漆，涂层干膜总厚度不应低于150μm。
• 压缩空气管道：压力通常0.6~1.0MPa，对密封性要求较高，尤其空压站出口管道。推荐采用带颈平焊法兰（SO型），密封面采用榫槽面（TG）或环连接面（RJ），配合金属缠绕垫片。选型时应避免采用胶粘或橡胶垫片，防止老化后产生颗粒物污染气源。

碳钢法兰的制造标准与质量控制体系

全球范围内，碳钢法兰的主要制造标准包括美国ASME B16.5、ASME B16.47（大口径）、欧洲EN 1092-1、日本JIS B2220以及我国GB/T 9112~9124系列。不同标准在压力-温度额定值、连接尺寸与公差、材料要求等方面存在差异。例如，ASME B16.5中公称压力Class150的30%额定值对应温度约38℃，而同样标号在温度升高到300℃时，最大允许工作压力会下降近50%。因此在跨标准选型时，必须仔细核对压力-温度曲线，不可简单对标公称压力数值。

在质量控制层面，佳宁锻造建立了覆盖原材料进厂到成品出库的全流程检验体系。每批法兰均需通过以下关键检验节点：

1. 原材料化学成分与力学性能复验：对每一炉号的外购棒材或钢板进行光谱分析与拉伸、冲击试验，确保符合对应标准要求。
2. 锻造过程控制：记录加热温度、始锻温度与终锻温度，控制锻造比不小于4:1，避免过热或过烧。锻后需进行充分冷却，防止产生魏氏组织。
3. 热处理工艺监控：采用智能控温系统，正火温度840~880℃，回火温度580~620℃，保温时间按有效壁厚计算，每25mm厚度至少保温1小时。热处理后力学性能复验结果需存档。
4. 机加工精度检测：使用三坐标测量仪检验法兰密封面平面度、螺栓孔中心距公差、颈部壁厚均匀度等关键尺寸。密封面平面度应控制在0.05mm以内。
5. 无损检测：对于Class300及以上压力等级的法兰，需100%进行磁粉检测（MT）或渗透检测（PT），以发现表面及近表面裂纹。条件允许时可增加超声波检测（UT）对内部缺陷进行筛查。
6. 包装与标识：每个法兰上应清晰印刻标准号、公称尺寸、公称压力、材料牌号、制造批号及商标。出口法兰按客户要求进行涂层防锈与镀锌处理，内腔应封堵保护。

佳宁锻造在2026年新投用的光谱检测室与万能试验机，进一步将材料检验精度提升至微米级，确保每一件出厂法兰都具备可追溯性文件。尤其对于海外订单，我们可提供符合EN 10204 3.1或3.2形式的检验证书，满足欧盟与中东市场的合规要求。

碳钢法兰的常见失效模式与预防策略

尽管碳钢法兰具有较高的可靠性，但在长期运行中仍可能出现失效。常见问题包括密封面泄漏、螺栓断裂、法兰翘曲变形以及腐蚀穿孔。分析其原因，绝大多数与选型不当、安装偏差或材质缺陷有关。以下针对主要失效模式提出预防措施：

• 密封面泄漏：通常由密封面损伤、垫片失效或安装预紧力不足造成。预防措施包括：安装前检查密封面有无划痕、凹坑或毛刺，使用精磨修复；选择与介质匹配的垫片类型（如石墨缠绕垫适用于高温，PTFE垫适用于腐蚀介质）；采用力矩扳手分次对称拧紧螺栓，推荐预紧力为螺栓屈服强度的40%~60%。
• 螺栓断裂：多因螺栓材料强度不足、预紧力过大或温差应力导致。建议选用与法兰同等级的螺栓材料（如A193 B7），并严格控制拧紧力矩。在高温工况下，螺栓应力松弛效应不可忽视，建议运行后24小时内再次紧固。
• 法兰翘曲变形：常见于壁厚较薄的板式法兰承受过大的管道弯矩。设计时应根据管道支架布置合理计算支撑间距，必要时增设加强筋或改用带颈法兰。佳宁锻造建议，在DN300以上管道中使用板式平焊法兰时，最好在法兰背面焊接加劲肋板。
• 腐蚀溃烂：碳钢法兰在酸性环境、潮湿大气或循环水系统中易发生均匀腐蚀或点蚀。常规对策为涂层防护，但涂层破损后需及时修补。对于腐蚀性较强的工况，可考虑采用内衬不锈钢或堆焊耐蚀合金的法兰，但成本相应增加。

佳宁锻造提供的法兰产品在出厂前均经过防锈油喷涂与端面防护处理，包装采用防水袋+木托，确保在长途运输与仓储过程中不生锈。同时，我们为每一位客户提供详细的安装指南与售后技术支持，协助现场解决安装过程中可能遇到的对中偏差、螺栓规格适配等问题。

碳钢法兰的市场趋势与企业选择

展望2026年后的市场，碳钢法兰行业正面临三个主要变化：一是下游客户对供应链稳定性的要求提升，倾向于与具备原材料储备、独立生产车间与快速交货能力的制造商合作；二是碳关税与环保法规趋严，绿色制造成为新的准入门槛，锻压企业需要优化能源消耗与废料回收；三是数字化将渗透到产品全生命周期，带RFID标签或二维码追溯的法兰产品逐渐成为订单标配。

在此背景下，佳宁锻造依托自有锻造车间与数控加工中心，具备从铸锭到成品的一体化生产能力，能够将交货周期控制在15~25天（常规规格）。我们同时支持非标定制，根据客户提供的设计图或工况参数进行个性化开发。例如，为某化工企业定制的超长颈对焊法兰，颈部长达800mm，成功解决了穿墙管安装空间受限的难题。此外，所有出厂产品均附带原材料质保书、热处理报告与尺寸检验记录，确保全程可溯。

对于采购方而言，选择碳钢法兰供应商时应重点考察其资质（如特种设备制造许可证、ISO 9001认证）、生产设备技术参数（如锻造压力机吨位、热处理炉温均匀性）以及历史供货案例。佳宁锻造在石油、化工、市政、供热等领域积累了丰富的合作经验，可提供参考案例与客户推荐信。若您在项目选型或技术细节上存在疑问，欢迎直接与我们沟通。

（咨询热线：176 9623 6479）佳宁锻造作为深耕锻制法兰领域的企业，始终坚持以技术为本、以品质为基，致力于为全球管道系统提供可靠的连接方案。凭借对材料科学的深入理解与工艺优化的持续投入，我们愿助力每一位客户实现管道系统的高效、安全与长周期运行。
